Traversée des conduits de fumée en toitures inclinées : distance de sécurité vis-à-vis des matériaux combustibles

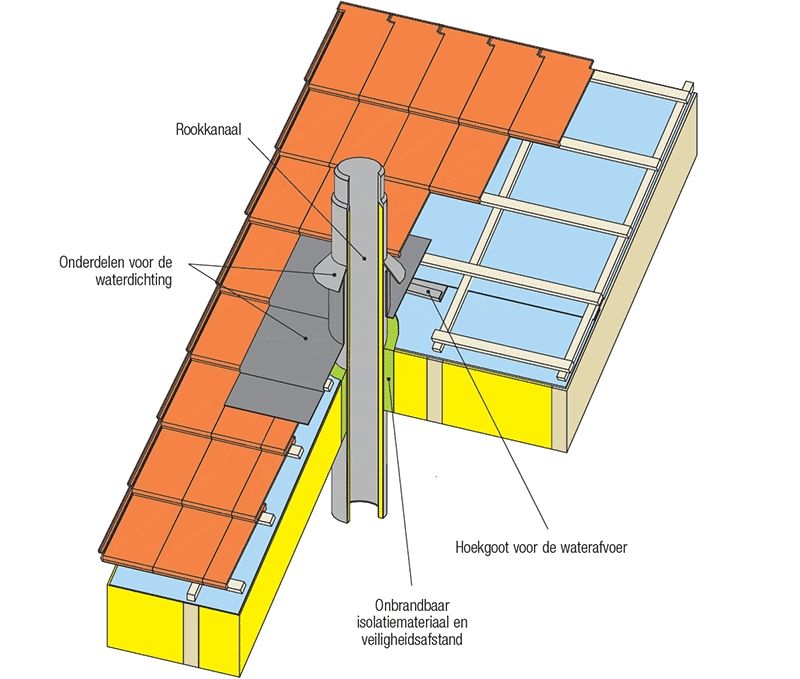

Auparavant, les conduits étaient généralement maçonnés sur place et une distance de sécurité de 150 mm était exigée entre la paroi intérieure de ceux-ci et les matériaux combustibles. Actuellement, les conduits sont principalement assemblés à partir de divers éléments préfabriqués (métal, béton, terre cuite…), constituant un système complet appelé 'conduit système', conforme aux normes en vigueur et disposant d'un marquage CE. C'est ce dernier qui spécifie, notamment, la distance de sécurité à respecter par rapport aux matériaux combustibles (voir figure 1).

Distance de sécurité

Les conduits de fumée transportent des gaz de combustion dont la température peut varier entre 80 et 600 °C selon le type d'appareil raccordé. Par ailleurs, les conduits qui desservent des appareils à combustible solide doivent, indépendamment des conditions normales de service, être résistants aux feux de cheminée. La fumée dégagée par ce type de combustion accidentelle peut en effet atteindre 1.000 °C !

La distance de sécurité à respecter entre la paroi extérieure du conduit et les matériaux combustibles est indiquée dans le marquage CE du produit, à droite de la classe de résistance au feu de cheminée (G = résistant; O = non résistant) et est exprimée en millimètres. Pour un conduit système construit in situ (à l'aide d'éléments maçonnés, par exemple), il convient de se référer à l'annexe A.8 de la norme NBN EN 15287. Pour un conduit système métallique, la distance de sécurité est identique à celle qui s'applique aux éléments qui le constituent. La figure 1 fournit un exemple de marquage dans le cas d'un conduit métallique.

La distance de sécurité évolue non seulement en fonction de la température maximale admissible dans le conduit de fumée, mais également de la structure de ce dernier (simple paroi, double paroi isolée ou concentrique) et de son niveau d'isolation thermique. Cette distance peut être nulle, notamment dans le cas d'un conduit concentrique, non résistant au feu de cheminée et desservant un appareil dont la température de fumée est très basse (O00). Elle peut atteindre 600 mm pour un conduit à simple paroi devant résister au feu de cheminée (G600). Il existe également des conduits de fumée spécifiques résistant au feu de cheminée et présentant une distance de sécurité nulle (G00). Il convient de choisir un conduit de fumée dont la classe de résistance au feu est en adéquation avec l'appareil raccordé et de respecter les distances de sécurité indiquées sur le marquage.

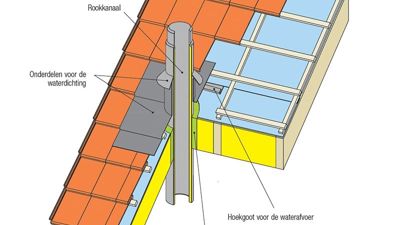

Traversée de la toiture

Par mesure de sécurité, la partie du conduit de fumée qui traverse la toiture doit être réalisée d'une pièce, pour éviter que la jonction entre deux éléments soit dissimulée dans l'épaisseur de la toiture.

Lorsque cela est possible, il est conseillé d'employer des conduits de type O00 ou G00. Dans ce cas, des matériaux combustibles peuvent être mis en contact avec la paroi extérieure du conduit et les solutions classiques de raccord avec le pare-vapeur/barrière d'étanchéité à l'air, l'isolant et la sous-toiture peuvent être employées (voir NIT 251).

Poursuivez la lecture de cet article sur le site du CSTC.
