In het voormalige klooster en de kapel van de zusters Clarissen in Boom verrijst binnenkort een renovatieproject met 15 woningen, elk voorzien van een ruim terras en tuin. Bij zo’n herbestemming van een historisch gebouw is een uiterst nauwkeurige opmeting van de bestaande toestand onmisbaar. Met zijn complexe structuren was dit project een kolfje naar de hand van 3ES, gespecialiseerd in 3D-laserscanning.
De uitdaging
Via Build-up, specialist in off-site bouwen, kwam bouwheer Investpro bij 3ES terecht. Investpro wil de site herontwikkelen met maximaal respect voor de historische waarde van dit beschermde dorpsgezicht.
Een eerdere, traditionele landmeetkundige opmeting leverde onvoldoende informatie op om een staalskelet correct in te passen. Het bouwteam moest daardoor risicovolle aannames doen, en er ontbraken cruciale gegevens voor de verdere uitwerking van de bouwplannen. De oplossing: een 3D-inmeting die absolute precisie garandeert.
Waarom 3D-laserscanning?
Laserscanning levert 2D-plannen en 3D-modellen die tot op de millimeter correct zijn. Bovendien bieden ze veel meer informatie dan klassieke metingen: naast afstanden kan men bijvoorbeeld ook scheefstanden van muren en afwijkingen in structuren rechtstreeks uit de scandata afleiden.
De aanpak
Tijdens het plaatsbezoek kreeg het 3ES-team inzicht in de toestand van de gebouwen: wat al gesloopt was en wat behouden bleef. Op dat moment waren het dak, de vloeren en de binnenmuren al verwijderd, waardoor enkel de buitenschil nog overeind stond.

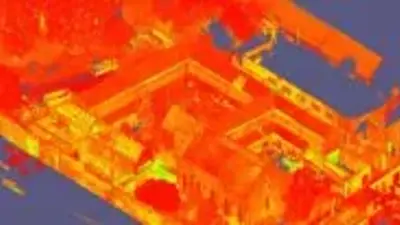

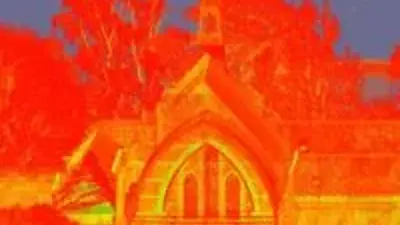

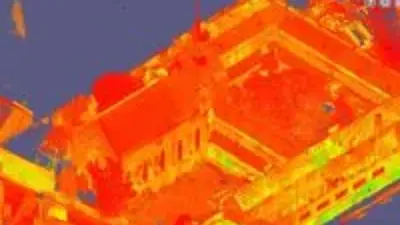

In twee mandagen werd het volledige klooster, de kapel, de typische kloostermuur én de aanliggende straten gescand. Daarbij werden meteen de juiste coördinaten uitgezet, zodat de staalstructuur later exact op de juiste plaats kan worden geïnstalleerd. Deze data zijn bovendien ook bruikbaar voor de aanleg van nutsleidingen.
Onvoorziene omstandigheden
Zoals vaak bij renovaties doken er ook hier verrassingen op. Sommige muren waren nog niet volledig gestript, omdat ze de blijvende constructies moesten ondersteunen. Dankzij de brede ervaring van 3ES kon het team ook in deze omstandigheden flexibel schakelen en de scanwerken volgens planning afronden.
Het resultaat

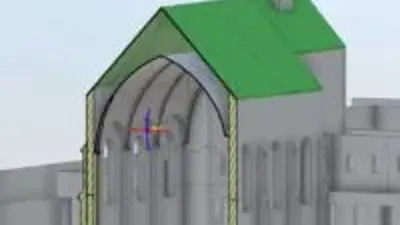

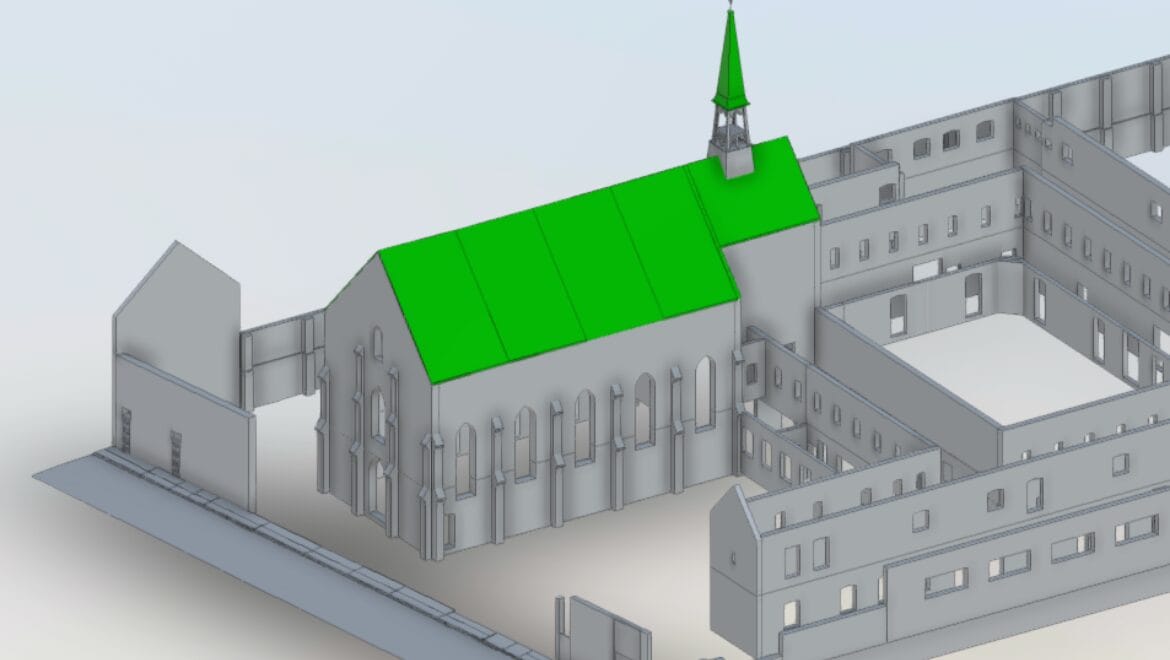

De opdracht resulteerde in een 3D Revit-model in LOD 200. Voor dit project werd het model gekoppeld aan de klassieke landmeetkundige opmeting. Hierdoor kan het bouwteam beide datasets afzonderlijk of gecombineerd gebruiken, net wat de tekenaar of ontwerper op een bepaald moment nodig heeft.
