Het is relatief eenvoudig om met houtskeletbouw te voldoen aan de Belgische bouwakoestische norm NBN S 01-400-1 voor woongebouwen. Dit wil echter niet zeggen dat men met deze constructiemethode meteen een even degelijke akoestische bescherming en een even hoog akoestisch comfort zal kunnen behalen als met zware constructies. In de speciale WTCB-Contact rond houtbouw leren we dat akoestisch doordachte constructies zich opdringen om deze doelstelling te verwezenlijken.
Het is relatief eenvoudig om met houtskeletbouw te voldoen aan de Belgische bouwakoestische norm NBN S 01-400-1 voor woongebouwen. Dit wil echter niet zeggen dat men met deze constructiemethode meteen een even degelijke akoestische bescherming en een even hoog akoestisch comfort zal kunnen behalen als met zware constructies. In de speciale WTCB-Contact rond houtbouw leren we dat akoestisch doordachte constructies zich opdringen om deze doelstelling te verwezenlijken. Bij boven elkaar gelegen appartementen zal het zelfs met dergelijke relatief complexe oplossingen niet altijd eenvoudig zijn om een goed akoestisch comfort te creëren.
1. Voldoende geluidisolatie in de lage frequenties
Bewoners van houtskeletbouwconstructies die niet optimaal ontworpen werden, klagen vaak dat ze hinderlijke dreungeluiden (loopgeluid), laagfrequente 'beats' (muziek) en ander lawaai (muziek en tv) horen van bij de buren. De hinder blijkt zich vooral voor te doen bij de laagste frequentiebanden (< 100 Hz) die in de huidige bouwakoestische normen (ook de Belgische) buiten beschouwing gelaten worden. Voor zware constructies vormen deze zeer lage frequenties immers geen probleem.
Om een goede geluidsisolatie te garanderen bij hogere frequenties, past men vaak de 'akoestische dubbele-wandtechnologie' toe. Deze techniek gaat echter gepaard met een sterke afname van de geluidisolatie door de massa-veer-massaresonantie. De frequentie waarrond dit verschijnsel optreedt, heet de massa-veer-massaresonantiefrequentie (verder kortweg resonantiefrequentie genoemd). Bij een goed ontworpen houtskeletbouwconstructie zorgt men ervoor dat deze resonantiefrequentie zo laag mogelijk ligt in een frequentiegebied waar het geluid nog nauwelijks waarneembaar zal zijn voor het menselijke gehoor (< 50 Hz). In vergelijking met middenfrequent geluid moet het geluidssignaal in het laagfrequente gebied immers aanzienlijk krachtiger zijn om waarneembaar te zijn voor het menselijke gehoor. Eenmaal deze signalen de gehoordrempel overschrijden, worden kleine geluidssterktestijgingen in laagfrequent geluid echter als veel luider en hinderlijker ervaren.
Er zullen in de toekomst nieuwe eengetalsaanduidingen van kracht worden die de globale geluidisolatie (normaal weergegeven door een geluidsisolatiespectrum) in kaart brengen, rekening houdend met de lage frequenties. Dit wil zeggen dat de Belgische prestatie-eisen uit de normen een belangrijke wijziging zullen ondergaan. In afwachting van deze eengetalsaanduidingen geven we hieronder een aantal maatregelen weer die men kan treffen om het akoestische comfort van verticale scheidingswanden uit houtskeletbouw gevoelig te verbeteren bij lage frequenties.
2. Geluidisolatie tussen rijwoningen
2.1. Akoestische en brandwerende criteria voor gemene muren tussen rijwoningen

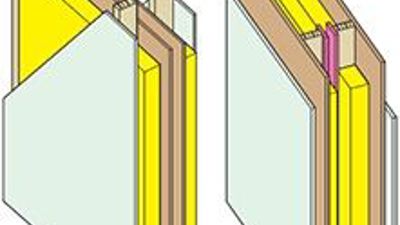

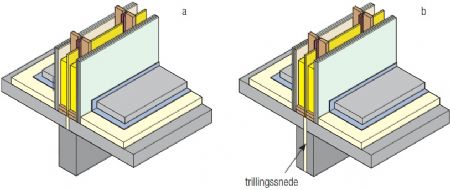

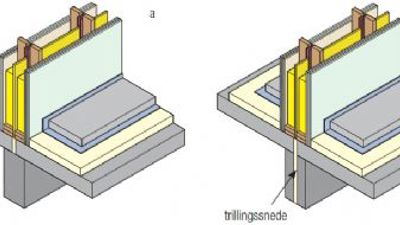

In afbeelding 1 worden twee structuren met elkaar vergeleken. De structuur in afbeelding 1a scoort daarbij aanzienlijk zwakker (17 dB!) dan de structuur in afbeelding 1b en dit in het bijzonder voor de lage frequenties (bv. geluid veroorzaakt door muziekbeats). Dit is vooral te wijten aan de opeenvolgende kleine spouwbreedtes tussen de platen van de deelwanden en de hiermee gepaard gaande spouwresonanties in het gebied tussen 50 en 200 Hz (zie afbeelding 3).
Om de massa-veer-massaresonanties te doen dalen tot onder de 50 Hz, is een brede centrale spouw nodig en moeten de platen van de spouwzijde naar de binnenzijde verplaatst worden (zie afbeelding 1b).
Met de wand 1b kan men een zeer hoge geluidsisolatie bekomen die nagenoeg overeenstemt met deze van een 30 cm dikke gegoten betonwand. Deze verbeterde houtskeletwand werd nochtans opgebouwd uit evenveel en identiek dezelfde materialen als wand 1a.

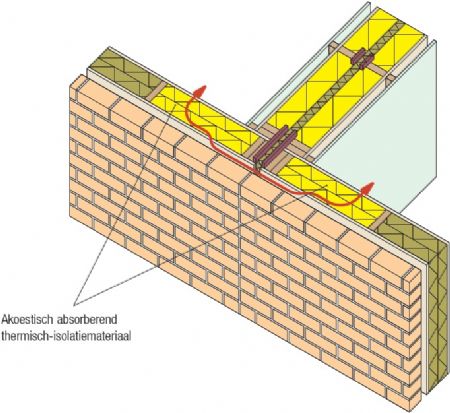

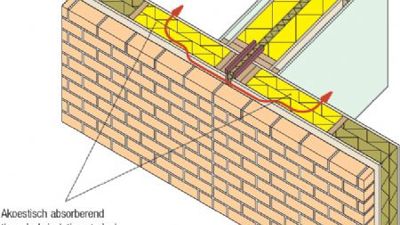

De gemene muur tussen twee individuele woningen moet daarnaast ook voldoen aan een aantal brandeisen om de verspreiding van de brand in het gebouw te verhinderen (zie afbeelding 2). Zo moet hij – ook bij het bezwijken van de aan de brand blootgestelde constructie – een brandweerstand REI 60 vertonen (*).
Elk deel van de gemene muur moet met andere woorden een brandweerstand REI 60 vertonen tegen een brand in een naburige woning. Indien er zich geen platen bevinden aan weerszijden van de spouw, zijn de wandstijlen onbeschermd en zullen ze sneller carboniseren (zie 'Brandveiligheid bij houtbouw'). Hierdoor kan de wand zijn draagvermogen sneller verliezen bij brand.
Een manier om de akoestische criteria te verenigen met de brandweerstandseisen kan eruit bestaan om de platen die zich aan weerszijden van de spouw bevinden, te verplaatsen naar de binnenzijde van de woning (zie afbeeldingen 3b en 3c) en de ruimten tussen de stijlen van elke wand op te vullen met rotswol om te vermijden dat de stijlen zouden carboniseren (rotswol heeft een smelttemperatuur van zo'n 1100 °C). Daarnaast dient men ook een van de volgende maatregelen te treffen:
- de stijlen voorzien van beschermingsplaten (bv. vezelcementplaten) die de carobonisatie van de stijlen via hun aan de spouwzijde blootgestelde zijde vertragen (en tegelijkertijd de rotswol op zijn plaats houden).
- de houten stijlen overdimensioneren. Op die manier zullen de stijlen na de carbonisatie van hun zichtbare zijde na 60 minuten brand nog een voldoende doorsnede behouden (zie afbeelding 3c). Brandweerstandsproeven hebben aangetoond dat een wand die opgebouwd is uit 600 mm van elkaar geplaatste stijlen met een doorsnede van 120 x 45, aan de REI 60-eis voldoet onder bepaalde omstandigheden (aangebrachte belasting, spouwvulling met rotswol, gebruik van gipsplaten van het juiste type en met de juiste dikte, ...).
2.2. Het vermijden van impactgeluiden op de gemene muur
Hoewel het gebruik van een technische voorzetwand (zie afbeelding 3d) – omwille van de brede centrale spouw – geen noemenswaardige invloed zal uitoefenen op de ervaren geluidisolatie, zal hij daarentegen wel een bijkomende bescherming bieden tegen het impactgeluid op de gemene muur.
Bij het dichtslaan van de deuren van kasten die tegen de wand opgehangen zijn of staan, zal een deelwand van de gemene muur beginnen te trillen en zal ze geen geluidsisolerend effect meer hebben maar als lawaaibron functioneren. Zonder toepassing van een technische voorzetwand zal de andere deelwand dit lawaai enkel kunnen isoleren met zijn eigen massa (die eerder gering is) en met de poreuze-isolatievulling in de spouw (ook geen grote winst). Een technische voorzetwand zou in dit geval dan ook een goede oplossing kunnen vormen.
Om het impactgeluid te beperken, bevestigt men wastafels, douches en andere installaties beter niet aan de gemene muur en brengt men er beter ook geen leidingen in aan. Ook trappen mogen nooit bevestigd worden aan of tegen de gemene muur. Als alternatief kan men de trap trillingsontkoppeld bevestigen aan de verdiepingsvloer of, beter nog, een zelfdragende trap voorzien die volledig losstaat van de gemene muur.
Het vervolg van dit artikel kan je hier lezen.
