Archicad en IFC versterken project Pulse

Samenwerken in BIM met IFC

Het project wordt uitgevoerd in een bouwteam met Office Winhov als architect en adviseurs voor constructie en installaties. Aannemer Stam + De Koning Bouw coördineert het BIM-proces. Hoewel de projectpartners elk met hun eigen software werken, verloopt de samenwerking prima. “We hebben een structuur bedacht waarin we vanuit Archicad IFC-modellen uitwisselen”, legt ontwerper Bob van der Vleugel (Office Winhov) uit. “Dat gaat goed. Sinds de DO-fase modelleren we ook echt samen.”

Archicad als basis voor het ontwerp

Zoals elk project bij Office Winhov, is ook Pulse volledig in Archicad gemodelleerd. “Wij leveren wekelijks bouwkundige- en sparingenmodellen vanuit Archicad in IFC aan”, vertelt Bob. “De andere partijen doen hetzelfde vanuit hun eigen software en de aannemer stelt hieruit een gecombineerd model samen. Tijdens wekelijkse BIM clash-sessies met het gehele bouwteam bespreken we dit multidisciplinaire model. Iedereen bekijkt waar het schuurt. We lossen dat op, verwerken de aanpassingen en gaan weer door.”

BIM-checks in IFC met BIMcollab Zoom

Om de kwaliteit van het eigen werk te borgen, gebruikt het bureau een aantal interne checks. “BIM-manager Ruben Groot heeft in BIMcollab Zoom-filters ingesteld,” zegt projectleider Jasper ten Bosch (Office Winhov). “Hiermee wordt automatisch gecontroleerd of alle onderdelen op de juiste verdieping zitten en of de classificaties kloppen wat betreft de constructie, interieur en exterieur. Zo voorkomen we fouten voordat we gaan delen.”

Pulse Strijp-S volledig in Archicad gemodelleerd

In het ontwerp heeft Office Winhov vooral gezocht naar een ritmiek die aansluit bij het industriële karakter van Strijp-S. Het resultaat is een integraal goed afgestemd stevig en eigentijds ontwerp dat in balans is met de omgeving. Archicad hoort daarbij tot het bureaubeleid. “Andere programma’s zijn verboden”, lacht Jasper. “Bij elk project starten we meteen in Archicad en groeit het model mee met de SO-, VO- en DO-fase.”

Werkwijze Office Winhov met Archicad

Die continuïteit is prettig, vooral in combinatie met het compacte team. “Bij ons maakt de ontwerper ook het model. Dat zorgt voor korte lijnen. Archicad is bovendien visueel, direct en logisch opgebouwd”, aldus Bob. In het schetsontwerp wordt bijvoorbeeld veel gewerkt met Zones. “Dat zijn slimme volumes die niet alleen een vorm hebben, maar ook eigenschappen,” legt Bob uit. “Je kunt heel snel oppervlaktes en inhoud uitlezen. Dat helpt enorm in het beginstadium. Je maakt een studie, draait een perspectief met een beetje lucht en zonlicht en hebt direct een goed beeld.”

Design Options in BIM-modellen

Het team gebruikt het BIM-model ook om verschillende varianten naast elkaar te zetten. “Design Options zijn de norm geworden bij ons,” zegt Jasper. “We modelleren meerdere gevelstudies, materiaalopties of plattegronden. Binnen Archicad kun je daar heel makkelijk tussen schakelen.”

Van Archicad-model naar 3D-maquette

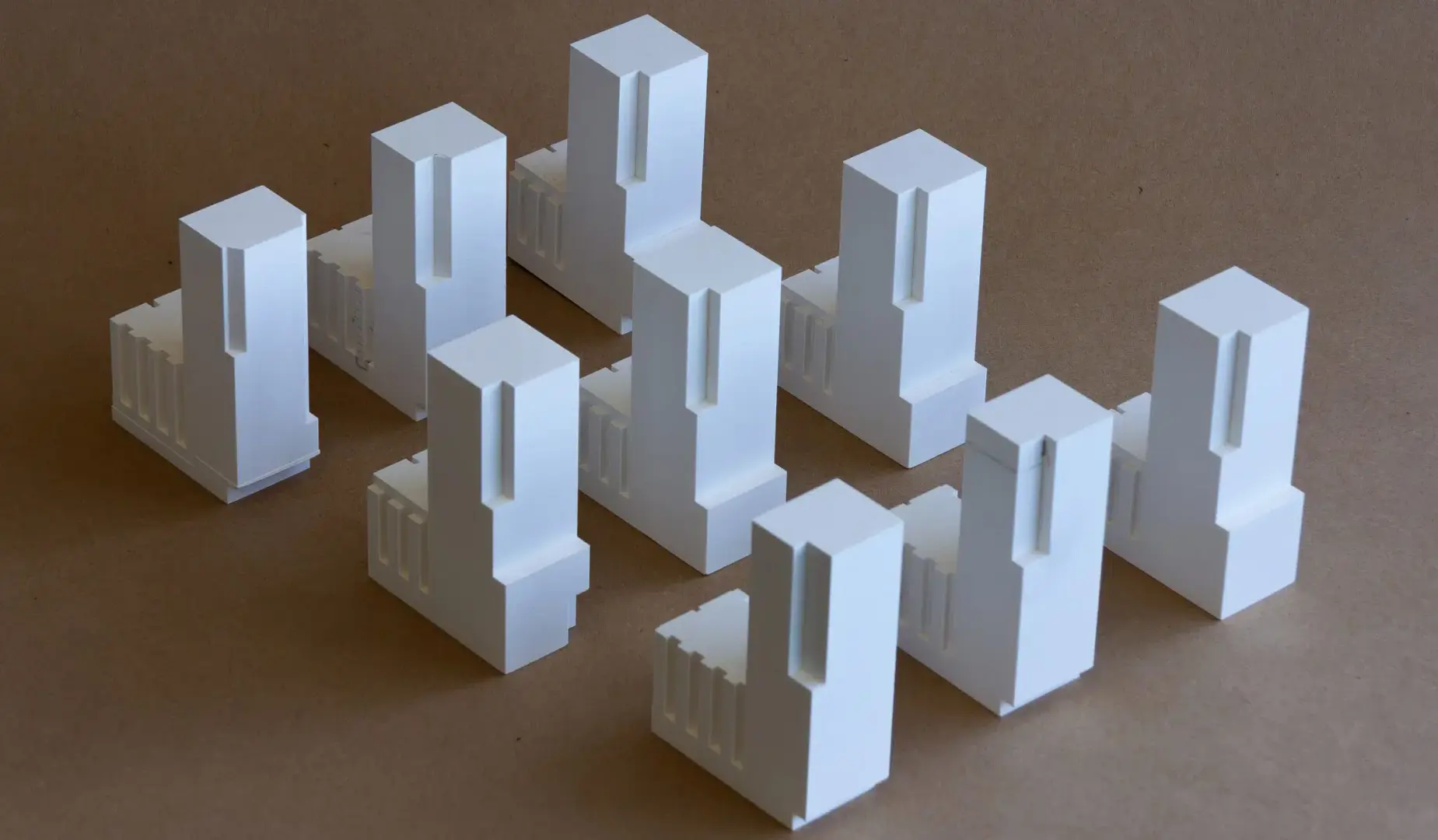

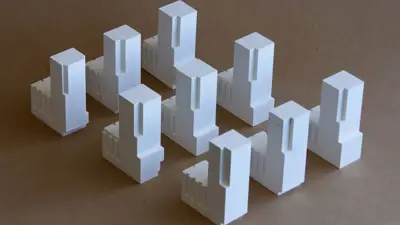

Daarnaast behoort de inzet van een 3D-printer vrijwel standaard tot de werkwijze van Office Winhov. Bijna elk project wordt in een vroeg stadium geprint. “We exporteren het model direct vanuit Archicad naar de printer,” vertelt Bob. “Daar rolt binnen een paar uur een maquette uit, die we gebruiken in het overleg met opdrachtgevers en intern. Je ziet soms zelfs dat we er met potlood op doorschetsen. Het wordt een ontwerphulpmiddel.”
