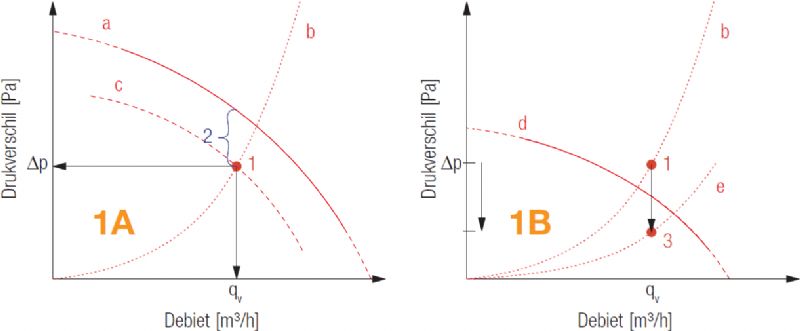

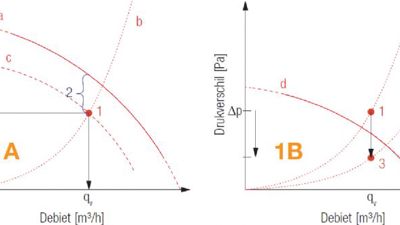

Voorstelling van de ventilatorkarakteristieken, werkingspunten en leidingkarakteristieken.
De juiste ventilatorkeuze is cruciaal bij de installatie van een mechanisch-ventilatiesysteem (B, C, D) om de vereiste systeemprestaties te kunnen behalen. In dit artikel gaat het WTCB dieper in op de criteria die men hierbij in het achterhoofd dient te houden.
Ventilatiedebiet en drukverlies
Bij mechanische-ventilatiesystemen wordt er een te realiseren ventilatiedebiet opgelegd. De ventilatorkeuze mag echter niet louter en alleen gebaseerd zijn op het vooropgestelde ventilatiedebiet. Een mechanisch-ventilatiesysteem bestaat immers meestal uit een netwerk van luchtkanalen dat de centrale ventilator verbindt met de diverse ruimten. Naarmate de lucht doorheen deze luchtkanalen stroomt, ontstaan er drukverliezen die opgevangen moeten worden door de ventilator. Deze drukverliezen worden beïnvloed door diverse factoren zoals: de lengte, vorm en afmetingen van de kanalen, de luchtsnelheid, de ruwheid van de kanaaloppervlakken en de aanwezigheid van andere onderdelen in de installatie (bv. geluidsdempers, filters en ventielen). Het is dus belangrijk om de drukverliezen te kennen zodat men een ventilator kan kiezen die met zekerheid in staat zal zijn het ventilatiedebiet bij de berekende drukverliezen te behalen. Door de juiste ventilatorkeuze kan men dus vermijden dat de installatie nadien nog aangepast moet worden.
Bepaling van de drukverliezen
De drukverliezen in een leidingennetwerk kunnen relatief accuraat en gemakkelijk berekend worden. Voor eenvoudige ventilatie-installaties kan men bijvoorbeeld de rekentool gebruiken die door het WTCB ontwikkeld werd en die gratis te downloaden is via de website www.optivent.be. Meer gedetailleerde achtergrondinformatie omtrent de berekeningsmethoden kan men terugvinden in WTCB-Rapport nr. 15 'Berekening van drukverliezen en dimensionering van luchtdistributienetwerken'.
Ventilatorkarakteristiek
De fabrikant stelt voor iedere ventilator een zogenoemde ventilatorkarakteristiek ter beschikking (zie afb. 1A, curve a). Deze curve geeft aan wat het drukverschil is dat de ventilator kan overbruggen in functie van het gerealiseerde ventilatiedebiet. Bij lage debieten zal de ventilator in staat zijn om een groot drukverschil te compenseren, terwijl het door de ventilator overwonnen drukverschil bij hoge debieten veel kleiner zal zijn.
