Het nieuwe zorgcentrum De Vierde Wand in Genk ontleent zijn naam aan zijn ligging. Het gebouw vormt namelijk de vierde wand van de Evence Coppeeplaats, die aan de andere drie zijden wordt afgesloten door de Heilig Hartkerk, Syntra Campus Genk en de basisschool St.-Michiel. Het was de bedoeling om met de nieuwbouw een hedendaags antwoord te bieden op de bestaande gebouwen rond het plein. Bij een vooruitstrevende architectuur hoort vooruitstrevende installatietechniek. Dat laatste aspect werd verzorgd door installatiebedrijf Croes-Bellen, dat onder meer gebruik maakte van Geberit perstechniek voor de brandleidingen en P3 Ductal kunststof ventilatiekanalen.
Het nieuwe zorgcentrum De Vierde Wand in Genk ontleent zijn naam aan zijn ligging. Het gebouw vormt namelijk de vierde wand van de Evence Coppeeplaats, die aan de andere drie zijden wordt afgesloten door de Heilig Hartkerk, Syntra Campus Genk en de basisschool St.-Michiel. Het was de bedoeling om met de nieuwbouw een hedendaags antwoord te bieden op de bestaande gebouwen rond het plein. Bij een vooruitstrevende architectuur hoort vooruitstrevende installatietechniek. Dat laatste aspect werd verzorgd door installatiebedrijf Croes-Bellen, dat onder meer gebruik maakte van Geberit perstechniek voor de brandleidingen en P3 Ductal kunststof ventilatiekanalen.

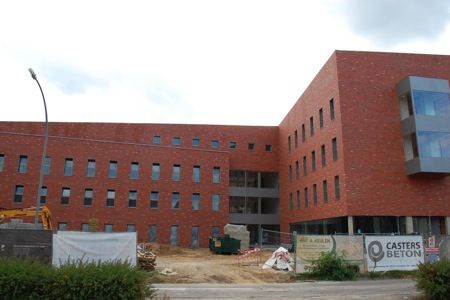

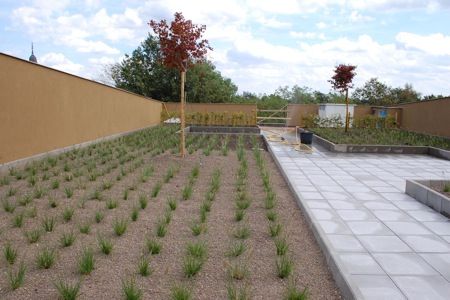

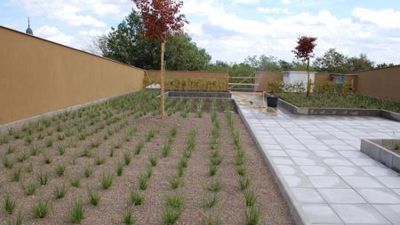

Het gaat om een privé-initiatief van opdrachtgever Circumflex voor een gebouw van 3 verdiepingen dat ruimte biedt aan 75 kamers. Het architecturaal concept speelt in op de omgeving, die overheerst wordt door drie monumentale gebouwen in historiserende stijlen. Om niet te vervallen in pastiche, werd gekozen voor een strakke stijl zonder franjes, waarbij het gebruik van plaatselijke baksteen toch een band schept met de bestaande gebouwen. Ook de volumewerking draagt bij tot de totaalindruk van het plein, waarbij het hoekgebouw voor een verticaal accent zorgt. Het centrum beschikt ook over een daktuin, die als een beschutte groenruimte voor de bewoners zal dienstdoen.
Zuinige verwarming
De verwarmingsinstallatie werd ontworpen voor een optimale combinatie van lage investeringskost met energiezuinige werking. Voor de verwarming is er een cascade van vier condenserende Buderus gaswandketels van 100 kW elk. De gemeenschappelijke ruimtes, cafetaria, inkomhal en dergelijk zijn verwarmd met vloerverwarming. In de kamers zelf werden er radiatoren geplaatst, omdat die soepeler kunnen reageren op wisselende warmtebehoeftes en een individueel gebruikspatroon van de bewoner. Omdat een woonzorgcentrum een hoge behoefte heeft aan SWW, werd er een aparte installatie met twee direct gestookte condenserende boilers van ACV geplaatst.
Balansventilatie voor elke kamer

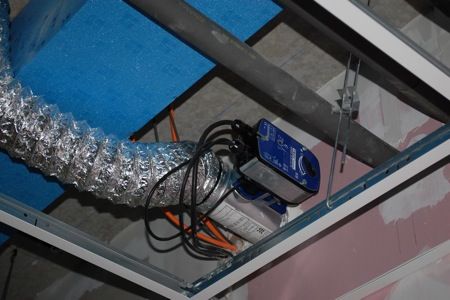

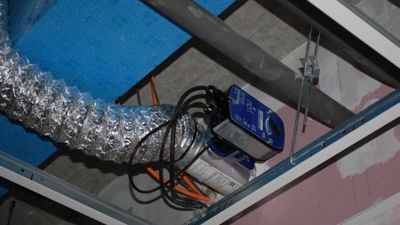

Voor een goed binnenklimaat is het gebouw voorzien van ventilatiesysteem D, dat gevoed wordt door drie luchtbehandelingskasten van P.Lemmens met een totaal debiet van 15.000 m3/h. De lucht wordt verdeeld via kanalen in het vals plafond in de gangen, met aftakkingen in flexibele kanalen naar de kamers. Omwille van de brandveiligheid zijn alle toe- en afvoerkanalen naar de kamers beschermd door een brandklep.

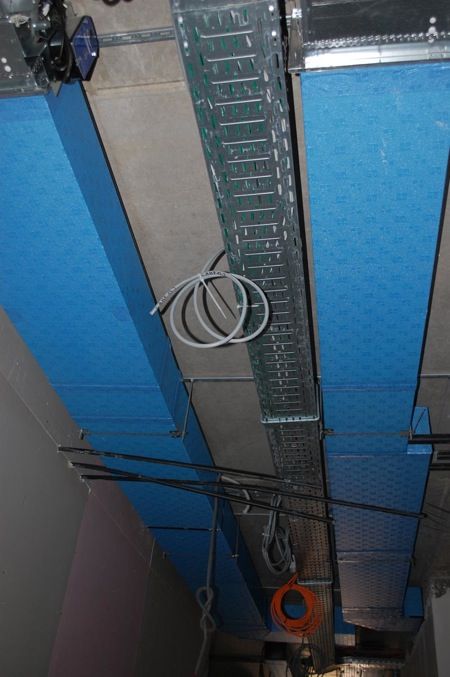

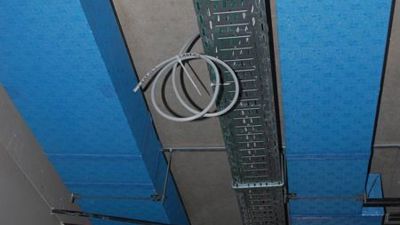

De ventilatiekanalen zijn uitgevoerd in het P3 Ductal systeem. Dat is een innoverend systeem van luchtkanalen in sandwichplaat van aluminium met geëxpandeerd polyurethaan. Het belangrijkste voordeel van deze kanalen is dat de polyurethaanlaag isolerend werkt. Zo hoeft er naderhand geen thermische of akoestische isolatie meer aangebracht worden, wat uiteraard een belangrijke tijdsbesparing op de werf inhoudt. Bovendien zijn de kanalen erg licht, zodat de montage vlotter verloopt. De gladde aluminium binnenwand biedt weinig aanhechtingspunten voor stof. De hygiënische kwaliteit van de binnenlucht is daarmee verzekerd. Installatiefirma Croes-Bellen werd op dit product attent gemaakt door groothandel Dujardin. Deze laatste staat erom bekend dat hij samen met de installateur actief meezoekt naar oplossingen.
Perstechniek voor brandleidingen

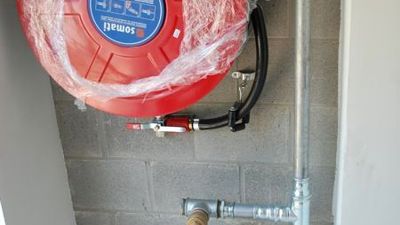

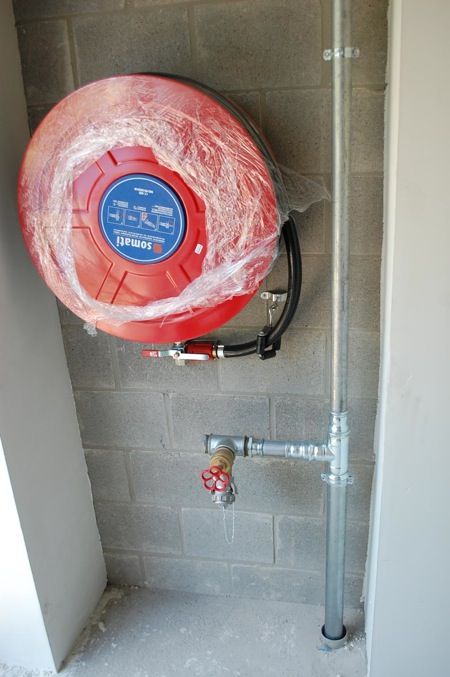

De sanitaire verdeelinstallatie werd uitgevoerd met leidingen en voorwandelementen van Geberit, meer bepaald het Mepla assortiment met persfittingen, een gangbare techniek. Minder gangbaar is de oplossing voor de brandleiding. Ook hier werd een Geberit Mapress systeem toegepast van stalen leidingen met persfittingen. De tijdwinst in montage is aanzienlijk. Niet alleen gaat het verbinden van de buizen een stuk sneller, de leidingen zelf zijn ook lichter. Dat is handiger op de werf, en er moeten niet zoveel beugels worden aangebracht. De resultaten spreken voor zich: waar de opdracht voorheen vijf weken in beslag zou genomen hebben, kon het bedrijf de klus nu klaren in twee weken. De brandleidingen voeden zeventien haspels in het gebouw.
De toiletten zijn aangesloten op een systeem voor regenwaterrecuperatie, dat bestaat uit een serie tanks met een totale inhoud van 80.000 liter met een duopompgroep van Wilo.
Sturing op afstand
De hele HVAC installatie en de regenwaterrecuperatie zijn aangesloten op een gebouwenbeheersysteem van Honeywell. Het is de bedoeling dat Croes-Bellen de installatie zal beheren vanaf de vestiging in Alken. Met dat systeem kan men alle parameters van de verwarming, ventilatie en regenwaterrecuperatie opvolgen. Op die manier kan men ingrijpen nog voor er problemen ontstaan. In de context van een woonzorgcentrum is dat van evident belang.
De firma Croes-Bellen stond niet alleen in voor de uitvoering van het project, maar deed ook het studiewerk. Het bedrijf heeft immers al een zekere ervaring in projecten van dit type. Het werd in 1972 opgericht door Lucien Croes en Lucienne Bellen, de ouders van de huidige zaakvoerder, Ronny Croes, en de volgende generatie staat al klaar. De firma telt nu 12 personeelsleden, waarvan 2 in de administratie, en is actief in de regio Limburg, Antwerpen en Brussel, vooral in de grotere residentiële installaties, evenals appartementsbouw, openbare gebouwen en de particuliere markt.
Bron: De Onderneming, het vakblad voor sanitair en verwarming
