Isolatie langs de binnenzijde van bestaande muren: detaillering

13 september 2017

© WTCB

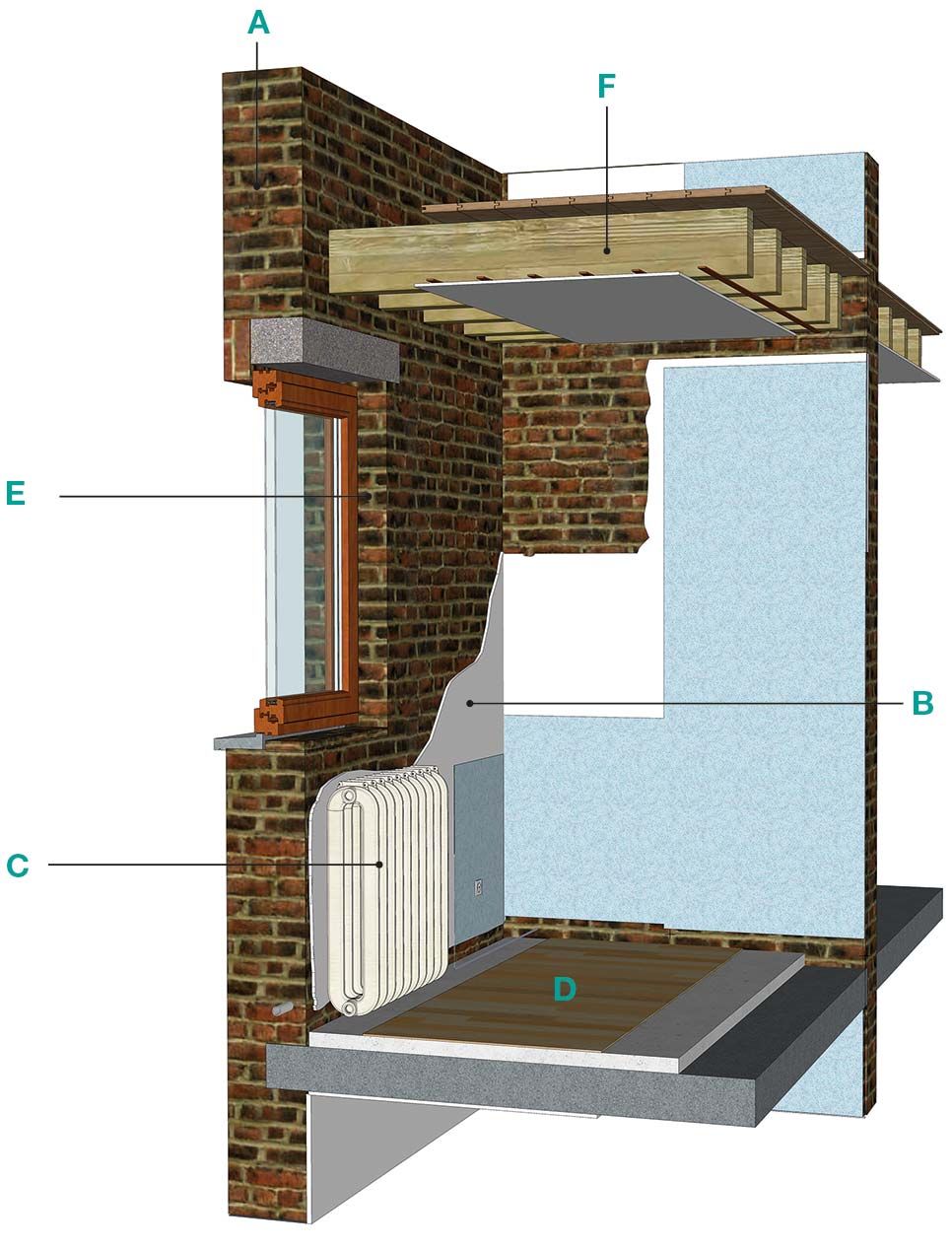

Mogelijke situatie vóór het aanbrengen van de binnenisolatie: analyse van de bestaande situatie en uitvoering van voorafgaandelijke werken.

Om schade bij het isoleren langs de binnenzijde te vermijden, is het belangrijk om de bestaande situatie grondig te analyseren (zie de WTCB-Dossiers 2012/4.16). Vervolgens moet het isolatiesysteem oordeelkundig gekozen worden (zie de WTCB-Dossiers 2013/2.4). Ten slotte moeten de technische details en bouwknopen zorgvuldig ontworpen en uitgevoerd worden. Dit artikel vat de voornaamste aandachtspunten en actuele standaardoplossingen voor de detaillering samen.

1. Uitgangspunten

In dit artikel wordt er uitgegaan van een massieve gevel uit metselwerk. Het buitenschrijnwerk en de vloer- en plafondafwerking blijven ongewijzigd.

2. Aandachtspunten vóór de werken (zie afbeelding)

A. Eventuele vochtproblemen moeten opgelost worden, in het bijzonder ter hoogte van houten balkkoppen.

B. Kan de bestaande binnenafwerking behouden blijven? Zie hiervoor de WTCB-Dossiers 2012/4.16. Standaardoplossing: verwijder het pleisterwerk of de cementering, ook ter hoogte van de dagkantisolatie (zie I) en de retourisolatie (zie H).

C. Zijn er technische installaties aanwezig in de zone waarin de binnenisolatie geplaatst zal worden? Verwijder alle installaties en leidingen in de muur, ook in de zones van de dwarsmuren die later geïsoleerd zullen worden. Dit is vooral van belang voor vocht- of vorstgevoelige installaties.

D. Zijn er vochtgevoelige materialen (bv. vloerbekleding op basis van hout) aanwezig in de zone waarin de binnenisolatie geplaatst zal worden? Standaardoplossing: verwijder deze materialen (plaatselijk).

E. Is er voldoende ruimte beschikbaar voor de dagkantisolatie? Opgelet: de raamopening mag niet verbreed worden zonder de minimale opleg van de latei te controleren, die afhankelijk is van het type latei en het type metselwerk. Deze opleg zou in het ideale geval meer dan 15 cm breed moeten zijn (vuistregel).

F. Is er sprake van een houten draagvloer? Verwijder de vloerbekleding en het plafond over een afstand van ca. 30 cm vanaf de muur. Controleer de staat van het hout ter hoogte van de balkkoppen. Zijn er delen aangetast? Behandel of vervang ze dan, in functie van de aantasting. Bestaat er een risico op regendoorslag? Zie hiervoor de WTCB-Dossiers 2012/4.16. Beoordeel de oriëntatie en de dikte van de gevel, de diepte van de balkkop in de muur en de eventuele aanwezigheid van barsten of holtes (bv. ter hoogte van de muurankers).

Het risico op regendoorslag kan beperkt worden door de openingen te dichten en een vochtwerende laag op de gevel aan te brengen (bv. dampopen pleisterlaag, gevelbekleding of hydrofobering).

Luchtlekken ter hoogte van de balkkoppen dienen gedicht te worden (zie TV 255).
