Realisatie van diepwanden

Deze twee nieuwe fiches kaderen in de reeks uitvoeringsfiches over diepfunderingen die het WTCB opstelde in samenwerking met de sector. Zo verschenen er in 2012 infofiches over de volgende beschoeiingstechnieken: Berlijnse wanden, palenwanden en 'soil mix'-wanden (infofiches 56.1 t.e.m. 56.6). In de WTCB-Contact 2012/4 kondigde het WTCB bovendien de publicatie aan van een vijftal infofiches over grondverdringende schroefpaalsystemen (Infofichereeks 67)

1. Toepassingsgebied en uitvoering

Diepwanden zijn in de grond gevormde wanden van gewapend beton. Ze worden meestal uitgevoerd als grond- en waterremmend scherm voor bouwputten met vrij grote (> 6 m) tot zeer grote uitgraafdieptes (> 20 m). Vaak krijgen ze ook een permanente en dragende functie toebedeeld. Door hun uitvoeringstechniek zijn diepwanden ook realiseerbaar nabij bestaande constructies en funderingen, op voorwaarde dat men hiermee rekening houdt bij de uitvoeringsfasering.

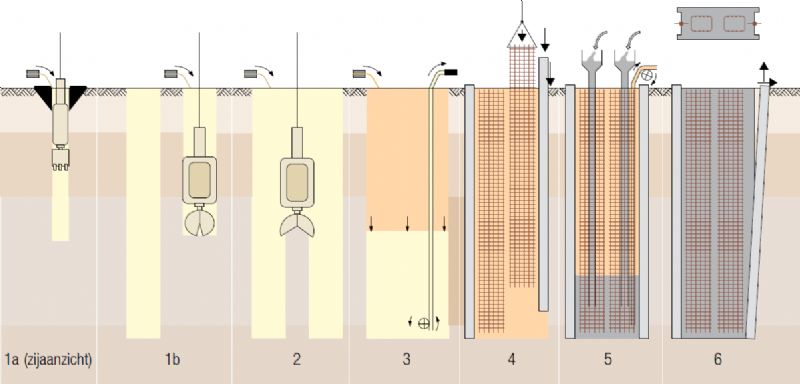

Bij de vervaardiging van een diepwand graaft men met behulp van speciale rechthoekige grijpers (zie afbeelding) afzonderlijke sleuven in de grond ('panelen') tot op de vereiste diepte. Om tijdens de uitgraving het instorten van de sleuf te voorkomen, wordt deze opgevuld met een steunvloeistof (meestal bentonietslib). Na de uitgraving wordt de bodem gereinigd en de steunvloeistof ververst. Vervolgens worden er geprefabriceerde wapeningskooien neergelaten in de sleuf en wordt deze gebetonneerd via één of meerdere stortbuizen. De afbeelding hieronder geeft de uitvoeringsvolgorde van een individueel diepwandpaneel weer. Een standaardpaneel heeft een breedte van 0,6 tot 1,5 m en een lengte van 2,8 tot 8 m en wordt doorgaans uitgevoerd tot op een diepte van zo'n 30 m. Door dergelijke individuele panelen aansluitend uit te voeren, krijgt men een continue wand in de grond.
