Richtlijnen ter beperking van het lawaai in watertoevoerinstallaties

Oorzaken

Lawaai in watertoevoerinstallaties wordt voornamelijk veroorzaakt door het optreden van turbulentie in de kranen (bv. van lavabo's, douches, baden en wc's) en in mindere mate ook in de leidingen ter hoogte van sectiewijzigingen, bochten of vertakkingen (zie WTCB-Tijdschrift 1981/1). Dit leidt tot drukvariaties in het water die de leidingen en de gebouwstructuur aan het trillen brengen. Hierdoor kan er geluid afgestraald worden naar aangrenzende of zelfs verder afgelegen ruimten. Ook een plotse onderbreking van de stroming (bv. door het dichtslaan van een automatische klep) kan schokgolven in de leidingen doen ontstaan. Dit fenomeen, dat in de regel gepaard gaat met een kort geluid, wordt aangeduid als waterslag (zie de WTCB-Dossiers 2010/3.15).

Ontwerprichtlijnen

De hinder, teweeggebracht door voormelde turbulente stromingen, kan vermeden worden door de stromingssnelheid te verlagen: voor kelderverdiepingen en technische ruimten wordt er een waarde van 2 m/s vooropgesteld, voor verticale kokers van 1,5 m/s en voor bewoonde ruimten van 1 m/s (zie de WTCB-Dossiers 2010/3.15). Indien dit niet mogelijk zou blijken, kan men wel nog steeds zijn toevlucht nemen tot de hierna vermelde oplossingen.

Eerst en vooral moet de waterdruk aan de kranen zo laag mogelijk gehouden worden (maximaal 3 bar). Hierbij moet men er wel op toezien dat de minimale druk die vereist is voor de goede werking van de kranen bij piekverbruik niet onderschreden wordt. Deze minimale druk is afhankelijk van de aard van de kranen.

Daarnaast dient de voorkeur uit te gaan naar het gebruik van kranen van de akoestische klasse 1 (d.i. de stilste klasse volgens de norm NBN EN 817) en dient men sterke richtingsveranderingen in het leidingennetwerk te vermijden door bijvoorbeeld gebruik te maken van vloeiende bochten in plaats van kniestukken (reductie van ± 5 dB).

Verder willen we er nog op wijzen dat vernauwende fittingen (bv. bij perskoppelingen in Alu-PEX) door het optreden van cavitatie aanleiding kunnen geven tot een extreme verhoging van het geproduceerde lawaainiveau, waardoor ze vanuit een akoestisch oogpunt te mijden zijn, tenzij de stromingssnelheden lager zijn dan 1 m/s.

Het optreden van waterslag kan dan weer vermeden worden door (zie de WTCB-Dossiers 2010/3.15):

• de leidinglengte van het tappunt tot aan de eerstvolgende vertakking te beperken
• de stromingssnelheid over deze lengte te verminderen (bv. door een grotere diameter voor deze aansluitleiding te kiezen)
• het gebruik van snelsluitende toestellen te vermijden (bv. automatische afsluiters, sommige ééngreepsmengkranen) en te opteren voor (relatief) traagsluitende alternatieven
• een correct gedimensioneerde en gemonteerde waterslagdemper nabij de kraan of de klep te plaatsen (bv. bij een wasmachine).

Tot slot strekt het tot aanbeveling om waterleidingen steeds aan zware wanden te bevestigen. Een fixatie aan woningscheidende wanden is daarentegen uit den boze om hinder bij de buren te vermijden.

Uitvoeringsrichtlijnen

Ook bij de uitvoering moeten er bepaalde richtlijnen gerespecteerd worden.

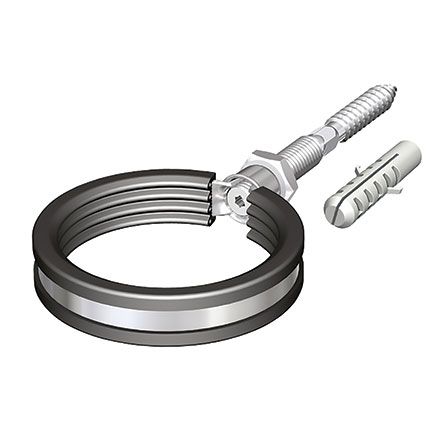

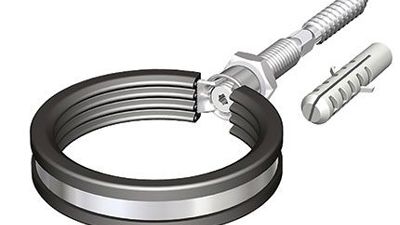

Zo is het vanuit akoestisch oogpunt minder aangewezen om de leidingen in de wanden in te werken. Een bevestiging aan de wand met behulp van beugels met een soepele inlage (zie afbeelding 1) geniet in deze context de voorkeur. In vergelijking met starre beugels zorgen dergelijke soepele beugels immers voor een reductie van 4 tot 7 dB bij massieve wanden.
