Scannen op grote hoogte met project Nyrstar

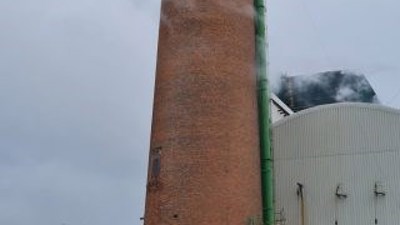

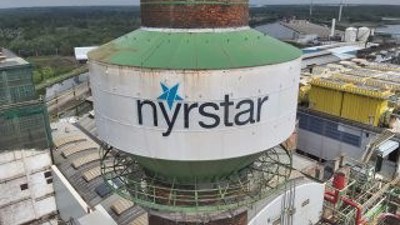

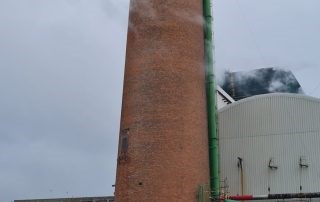

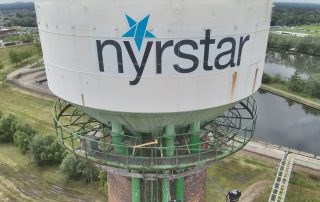

De ‘Nyrstar’ toren in Balen is een bekend herkenningspunt in de buurt. Het doel van 3ES: een nauwkeurig 3D-model maken van de cilindervormige schouw. Dat deed 3ES voor staalconstructeur Leenders NV. Leenders NV tekent, produceert en installeert een nieuwe indrukwekkende staalconstructie rond de toren. En die moet van de eerste keer perfect passen! Het 3D-model zal de basis vormen voor de technische tekeningen van de toekomstige staalconstructie. Na de opmeting bleek de structuur heel wat gedetailleerder en complexer te zijn dan verwacht, en dit fraaie stukje industrieel erfgoed bleek trouwens ook geen 100% sluitende cilinder, maar lichtjes ovaal/elipsvormig te zijn. En dat is cruciale informatie voor de nieuwe staalconstructie!

Scanningsexpertise op hoogte

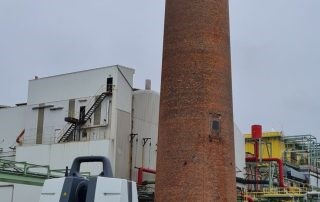

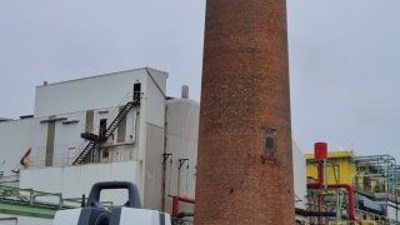

In de ‘garage’ van 3ES staan verschillende high performance scanners zodat ze het juiste toestel kunnen inschakelen afhankelijk van de specifieke situatie. Het voordeel van verschillende types high end scanners in te zetten bij industriële projecten, is dat ze de volledige breedte kunnen gebruiken om alle meetpunten mee te nemen. In combinatie met een technische opmeting kan 3ES zo de accuraatheid en volledigheid van het model sterk verhogen. In dit specifiek project heeft 3ES de P40 van Leica ingezet vanop de grond. Dat toestel kan nauwkeurig tot 270 meter ver scannen.

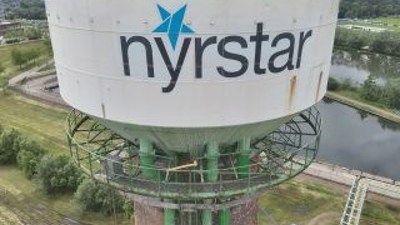

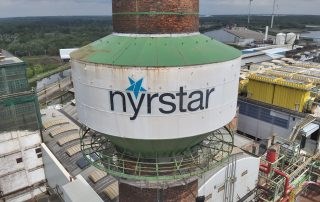

Het volledig scannen van de toren vormde een behoorlijke uitdaging, omdat 3ES bijvoorbeeld de omliggende daken niet mocht gebruiken. Dat loste 3ES op met een drone. Die voerde een vlucht uit om een volledige opmeting te doen op hoogte. Dat is een efficiënte en veilige manier om op te meten.

Marc Heylen, zaakvoerder van 3ES: “Bij 3ES draait het rond expertise, efficiëntie en excellentie. Bij dit soort projecten moet je mensen inzetten met de juiste expertise en die bouw je enkel op in de praktijk. Omdat we in een industriële setting werken, hebben we ook kennis van de veiligheidsprocedures en beschikken we onder andere over VCA-certificaten en PBM’s. We bouwden bij 3ES al flink wat ervaring op ‘in de hoogte’. Dat deden we bijvoorbeeld al voor hoogspanningsmasten, de Basiliek van Tongeren, de biostoomcentrale Bionerga van Beringen, het Kasteel van Hamal in Rutten en de Basiliek van Notre Dame van Saigon.”

3D-model

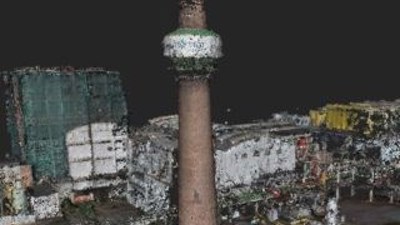

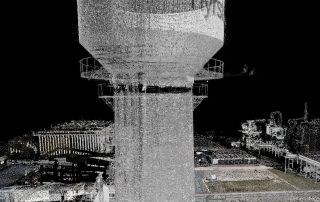

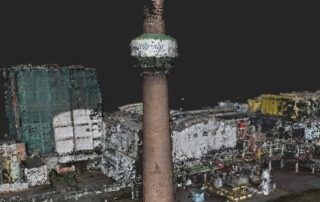

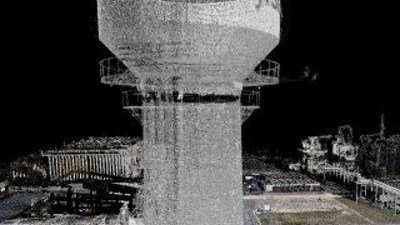

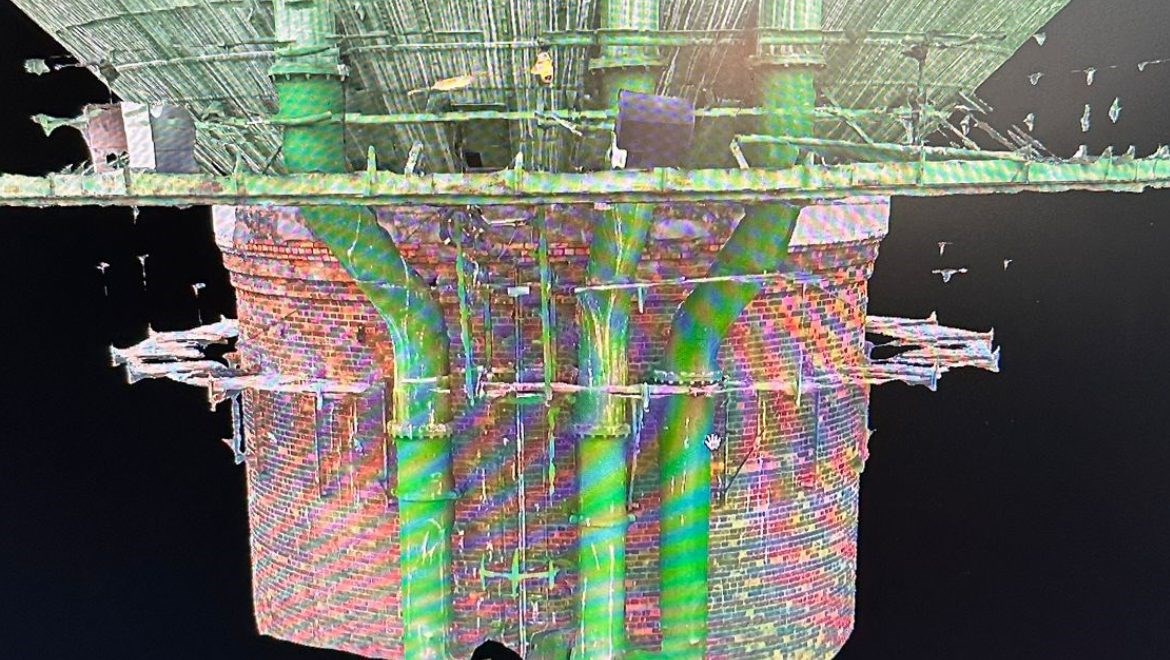

Met de kwalitatieve data gingen de tekenaars van 3ES aan de slag. De puntenwolken of pointclouds werden samengevoegd, de blackspots of schaduwvlekken weggewerkt, dankzij de drone die de schaduwzijden op het bouwwerk had ingemeten. De finale oplevering van het 3D-model gebeurde in DWG STP-formaat. Met dit formaat kan het model bij de klanten eenvoudig in AutoCAD worden geïmporteerd.

Rendement halen door 3D-scanning specialisten in te schakelen

Met een nauwkeurig 3D-model maakt de klant niet alleen een enorme sprong voorwaarts in efficiëntie en excellentie, als externe partner kan 3ES ook snelheid realiseren. Voor dit project was één expert scanner één dag in het veld. Eens alle data verzameld, leverden de tekenaars van 3ES het model op binnen een week.

Gespecialiseerd in industriële opdrachten

3ES is met nauwkeurige opmetingen in complexe en industriële omgevingen niet aan zijn proefstuk toe, zowel in de hoogte, onder de grond als in fabrieken of infrastructurele projecten.
