TECHNISCHE INFO. Nieuwe akoestische criteria voor beglazingen

Gevelvlakken

Net zoals in de versie van 2008 hebben de criteria in de nieuwe uitgave van de norm NBN S 01-400-1 betrekking op de globale geluidsisolatie van gevelvlakken ter hoogte van woonkamers, eetkamers, keukens, studeerruimten en slaapkamers. De gewogen gestandaardiseerde en aan verkeerslawaai aangepaste geluidsisolatie DAtr kan in situ opgemeten worden.

De minimaal vereiste D_Atr-waarde voor het gevelvlak is afhankelijk van het geluidsniveau buiten: hoe hoger de geluidsblootstelling, hoe hoger de vereiste geluidsisolatie. Daarom is het noodzakelijk om voor iedere gevel van het woongebouw een representatief geluidsniveau te bepalen, bij voorkeur door middel van metingen op het terrein. Er kan ook een ruwe inschatting van het geluidsniveau gemaakt worden op basis van vier buitenlawaaiklassen die in de norm vermeld worden met overeenkomstige indicatieve geluidsniveaus overdag (LA,day):
• klasse 1 (rustige straten met lokaal verkeer): 60 dB
• klasse 2 (stadsstraten met normaal verkeer op asfalt, één rijvak per rijrichting): 65 dB
• klasse 3 (druk, traagrijdend verkeer): 70 dB
• klasse 4 (intens verkeer): minstens 77 dB.

De norm voorziet twee eisenniveaus voor de gevel-geluidsisolatie: een minimale eis (klasse C) en een verhoogde eis (identiek voor klassen A en B), vergelijkbaar met het normale en verhoogde akoestische comfort uit de norm van 2008. Voor klasse C wordt een geluidsniveau binnen van maximaal 34 dB beoogd (30 dB voor klassen A en B). Voor een geluidsniveau buiten van 70 dB komt dit bijvoorbeeld neer op een DAtr-waarde van minimaal 36 dB (70 dB - 34 dB). In slaapkamers is een bijkomende eis van toepassing: hier mag het geluidsniveau ’s nachts maximaal 28 dB bedragen (25 dB voor klassen A en B). Wanneer het nachtelijke buitenniveau nauwelijks of niet afneemt ten opzichte van overdag, zal deze eis dus bepalend zijn voor de glaskeuze.

Onder welbepaalde voorwaarden laat de norm toe om de gevelgeluidsisolatie in situ te evalueren door een eenvoudige controle van het geluidsniveau binnen. Voorts voorziet de norm bijkomende eisen voor specifieke situaties, zoals voor buitengalerijen en -trappen, of voor slaapkamers die onderhevig zijn aan frequente en/of luide nachtelijke passages van voertuigen (spoor-, vlieg- of wegverkeer).

Zwakke gevelelementen

De eis gesteld aan het volledige gevelvlak (D_Atr) is vaak terug te vinden in lastenboeken. Deze mag echter niet verward worden met de eis voor de akoestisch zwakke gevelelementen zoals het buitenschrijnwerk, uitgedrukt door de parameter R_Atr, de gewogen aan verkeerslawaai aangepaste geluidsverzwakkingsindex, bepaald in het laboratorium. Zo kan het zijn dat de benodigde R_Atr-waarde van de beglazing groter wordt dan de D_Atr-eis, in het bijzonder voor sterk beglaasde gevels en kleine vertrekken.

Het element met de laagste R_Atr-waarde, veelal het buitenschrijnwerk, is bepalend voor de haalbare gevel-geluidsisolatie. Daarom is een gepaste keuze van de glassamenstelling van groot belang, zeker bij grote glaspartijen. Naargelang de samenstelling van de beglazing zal

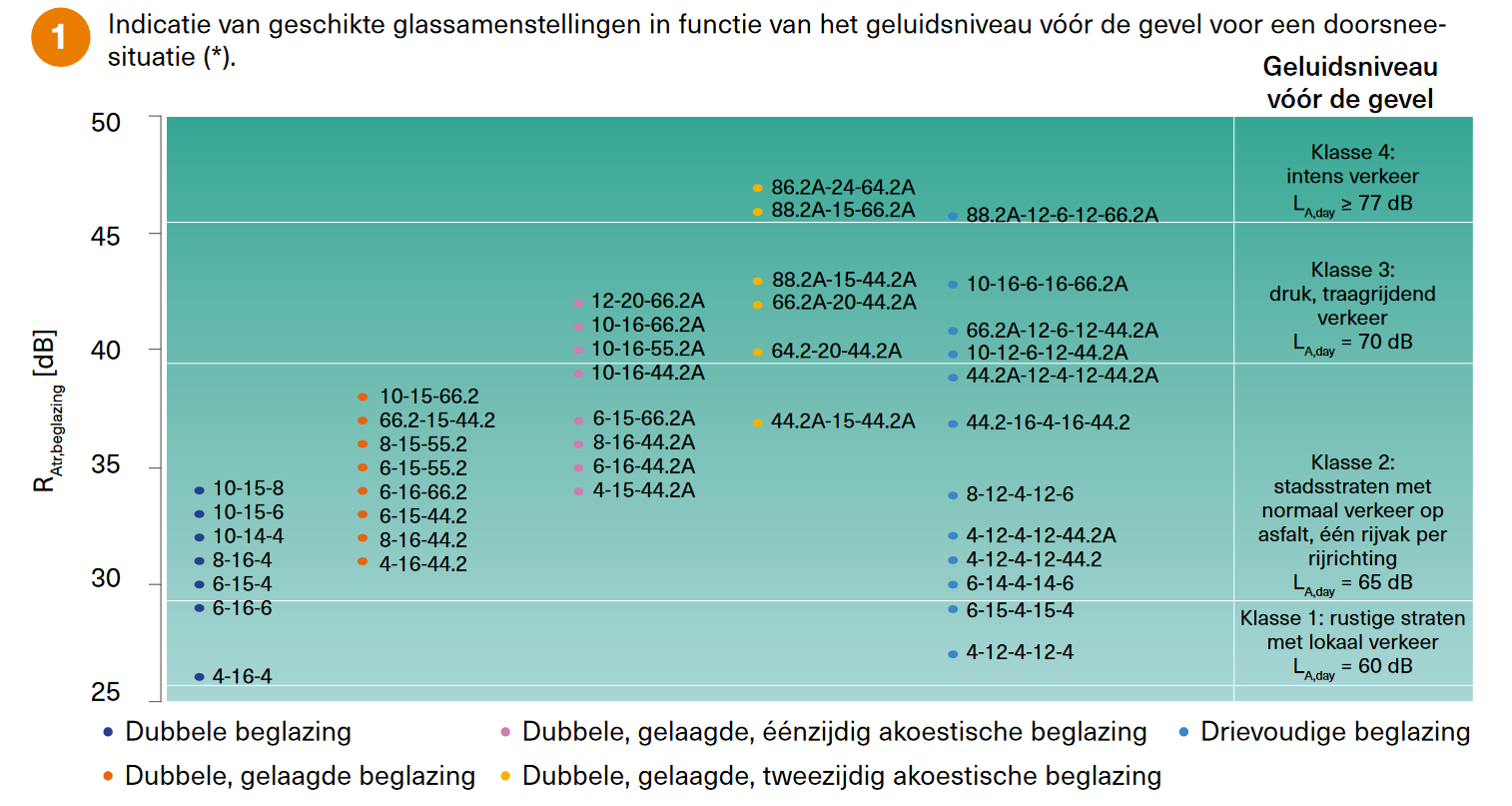

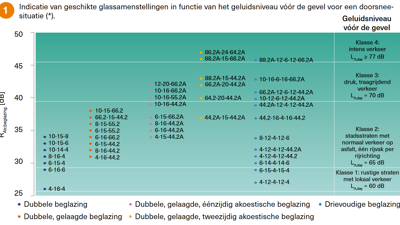

de R_Atr-waarde ervan variëren tussen ruwweg 26 dB voor een klassieke dubbele beglazing en 47 dB voor een zware dubbele akoestisch gelaagde beglazing. In bovenstaande grafiek worden een aantal courante glassamenstellingen weergegeven met hun te verwachten R_Atr-waarde en de buitenlawaaiklasse waarvoor zij volgens de nieuwe normcriteria (klasse C) geschikt zouden zijn in een doorsneesituatie
zonder ventilatieroosters.

Weldra zal er in de rubriek WTCB-Tools op onze website een onlinerekentool beschikbaar zijn om de geschikte beglazing te bepalen in functie van de geldende gevel-geluidsisolatie-eisen.

(*) Hieronder verstaan we een kamer met vensters in één gevelvlak en zonder ventilatieroosters, een totale vensteroppervlakte van
maximaal 50 % (individuele glaspartijen beperkt tot 3,6 m², in een vast of opendraaiend raam) en een lokaaldiepte van minimaal
4 m. Ook geldig voor slaapkamers indien het buitenlawaai ’s nachts met minstens 6 dB afneemt. Voor de zwaardere beglazingen
(RAtr > 36 dB) werd uitgegaan van verzwaarde raamprofielen die de geluidsisolatie van het venster met maximaal 3 dB verzwakken

Dit artikel werd opgesteld in het kader van de Normen-Antenne Akoestiek, met de financiële steun van de FOD Economie, en de Technologische Dienstverlening C-Tech, gesubsidieerd door het Brussels Hoofdstedelijk Gewest (Innoviris).

Bron: Buildwise-Contact 2022-5, p. 14-15.
