Van Marcke investeert met Recoh in nieuw douchewarmteterugwinningsysteem

Van Marcke, de distributeur van badkamers, keukens en verwarmings- en koelingsinstallaties, heeft een systeem ontwikkeld (Recoh) dat in staat is om de warmte van het afgevoerde (en dus verspilde douchewater te recupereren. Op die manier wordt er veel energie bespaard. Van Marcke stelde z’n nieuwe vondst voor op Batibouw.


Energiebesparing

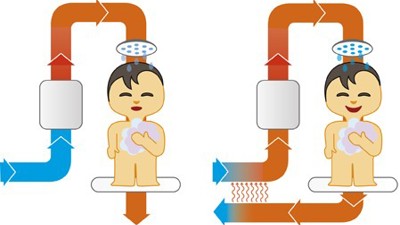

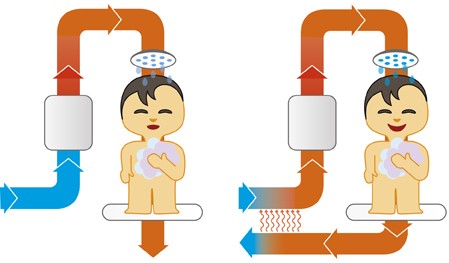

In de douche wordt er erg veel warm water verbruikt. Afhankelijk van het aanwezige Recoh-systeem (de Recoh-vert is nog iets efficiënter dan de Recoh-tray) wordt er vijftig tot vijfenzestig procent aan energie bespaard. Het is bovendien perfect te combineren met een zonneboiler, beide systemen vullen elkaar in dat geval zelfs aan.

Recoh-vert

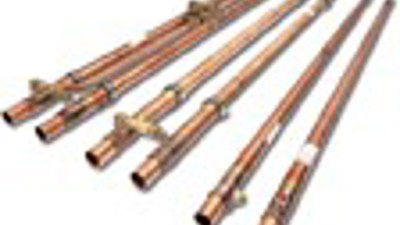

De Recoh-vert bestaat uit twee concentrische buizen en werkt als volgt: het douchewater, dat in een pijp draaiend naar beneden loopt, geeft zijn warmte via een dubbele scheiding  af aan koud toevoerwater. Het afgevoerde douchewater stroomt door de binnenpijp, terwijl het te verwarmen leidingwater door een ringvormig kanaal tussen de binnen- en de buitenpijp vloeit. Het leidingwater wordt dus voorverwarmd en gaat vervolgens zowel naar de douchemengkraan als naar de ketel, waardoor deze laatste op minder dan vijftig procent van zijn vermogen kan werken.

Recoh-tray

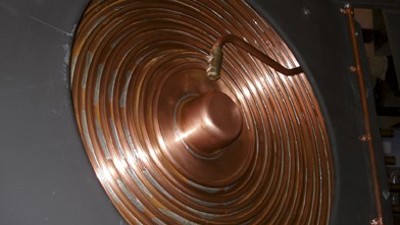

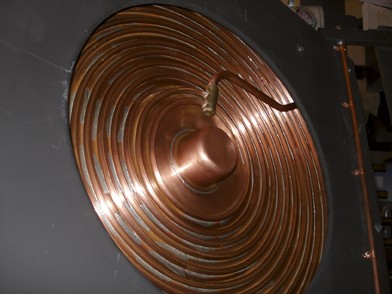

De Recoh-tray daarentegen is een platte (en dus geen buisvormige) warmtewisselaar onder de douchebak. Ook deze zorgt voor de voorverwarming van het water dat uiteindelijk naar de douche gaat, al werkt het iets minder efficiënt dan de Recoh-vert. Het afvalwater stroomt van het centrum van een koperen schotel naar de buitenkant. Aan de onderzijde is over de hele lengte van deze schotel een koperen buis bevestigd waardoor het op te warmen leidingwater stroomt. Voor het overige is de werking dezelfde als bij het Recoh-vertsysteem.



Verschillende toepassingen

De Recoh-systemen kunnen zowel bij renovatie en woningen als bij nieuwbouw en collectiviteiten zoals appartementen en zwembaden ingezet worden. Het systeem is in z’n standaardvorm geschikt voor de normale douche. In stortdouches, regendouches of douchecabines moeten er twee extra Recohvert-md-douchepijpen met middenaansluiting in parallel geplaatst worden om een te hoge drukval in de koudwatertoevoer te vermijden. Afhankelijk van het debiet kan een Recoh-vert met middenaansluiting echter ook voldoende zijn. Het geheel wordt verticaal in de verdieping lager dan de douche geïnstalleerd.

Technische gegevens

Douchepijp warmtewisselaar Recoh-vert voor verdieping onder douche (normale douche)

Diameter => 5,8 cm
Lengte => 210 cm
Wateraansluiting 1/2” F cilindrisch
Waterinhoud (liter) 0,6 liter
Afvoer (mm) => Diameter 50 mm
Opbrengst (*) 5.604 MJ

(*) jaaropbrengst bij een koudwatertemperatuur van 10 °C, bij 7,5 l/minuut en douchetemperatuur van 40°C; hoe kleiner het debiet dat door de Recoh stroomt, hoe hoger het rendement; hoe groter het waterdebiet in de warmtewisselaar, hoe hoger het vermogen.

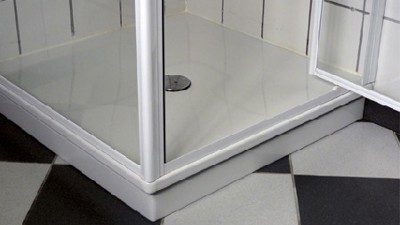

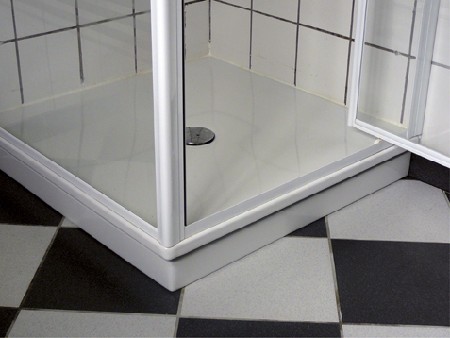

Douchebakwarmtewisselaar Recoh-tray

Diameter => 84 cm
Hoogte => 9 cm
Wateraansluiting diameter 15 mm
Waterinhoud (liter) 0,9 liter
Afvoer (mm) => Diameter 50 mm
Opbrengst (*) 4.298 MJ

(*) jaaropbrengst bij een koudwatertemperatuur van 10 °C, bij 7,5 l/minuut en douchetemperatuur van 40°C; hoe kleiner het debiet dat door de Recoh stroomt, hoe hoger het rendement; hoe groter het waterdebiet in de warmtewisselaar, hoe hoger het vermogen.


Bron en Foto's: Van Marcke
