Warmteterugwinning uit afvalwater

De systemen voor de warmteterugwinning uit afvalwater bestaan al sinds het begin van de jaren 1990. Ondanks de 25 jaar ervaring met deze technologie en de vooruitgang die hierin geboekt werd, is het gebruik ervan vooralsnog niet ingeburgerd bij de Belgische ontwerpers en installateurs. Nochtans zullen deze toestellen – gelet op de progressieve evolutie naar bijna-energieneutrale gebouwen – zonder twijfel hun plaats vinden in de brede waaier aan technische oplossingen. Daarom is het belangrijk om hun werking te kennen.

Werkingsprincipe

Het warmteterugwinningssysteem bestaat uit een warmtewisselaar die opgebouwd is uit een concentrisch of ondergedompeld buizenstel dat de warmteoverdracht tussen het afgevoerde afvalwater (30 tot 35 °C) en het toegevoerde koude water (10 tot 20 °C) doorheen een enkele of een dubbele wand verzekert. Dit systeem impliceert doorgaans dat de toevoer van het warme water en de afvoer van het afvalwater gelijktijdig plaatsvinden. In het geval van eengezinswoningen wordt het doorgaans enkel voor de douche gebruikt. In grote gebouwen kan men daarentegen overwegen om warmte terug te winnen uit al het grijze water.

Aansluiting

• 1.1: het voorverwarmde water stroomt zowel naar het SWW-productietoestel als naar de mengkraan van de douche
• 1.2: het voorverwarmde water stroomt enkel naar de mengkraan
• 1.3: het voorverwarmde water stroomt enkel naar het SWW-productietoestel.

Rendementen

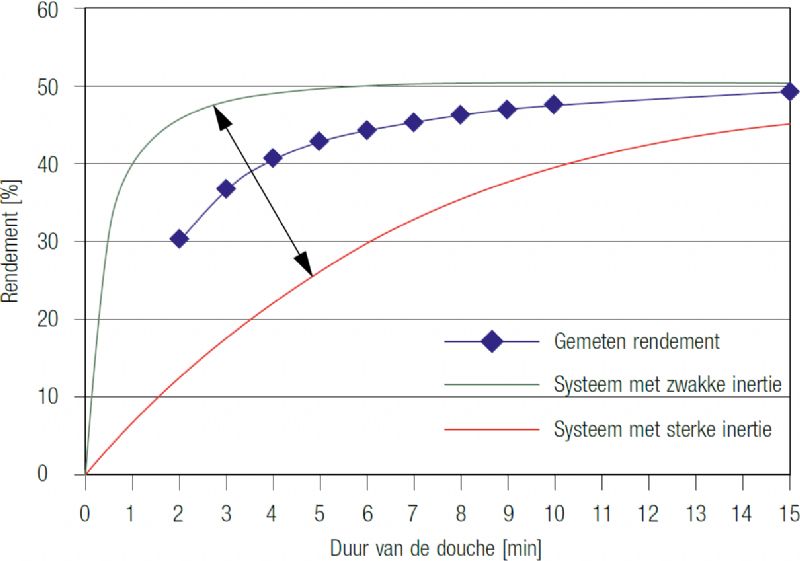

Het thermische rendement van het warmteterugwinningssysteem is de verhouding tussen het warmteverlies van het afvalwater en het verschil tussen de ingangstemperatuur van het afvalwater en die van het koude water in het toestel. De meeste op de markt verkrijgbare modellen beschikken over een door het gelijknamige certificatieorganisme toegekend Kiwa-certificaat, dat de rendementen voor verschillende gebruiksdebieten vermeldt. De recente modellen behalen thermische rendementen van 25 tot 70 %.
