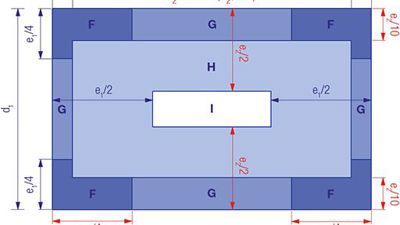

Afmetingen van de hoek-, rand- en middenzones van een plat dak (los van de windrichting) (h = hoogte van het dak)
Soms kan het moeilijk zijn om de windbelastingen op een plat dak te bepalen. Dit geldt in het bijzonder voor gebouwen met een complexe vorm, aangezien de geldende normen deze belastingen enkel opgeven voor gebouwen met een eenvoudige geometrie. Het is nochtans belangrijk om de windbelastingen op de daken te kennen met het oog op de correcte dimensionering van de ballast, de mechanische bevestigingen of de verlijming die te voorzien zijn om de verschillende lagen van de dakopbouw op hun plaats te houden. De berekening van de windbelastingen werd reeds besproken in de WTCB-Dossiers 2010/4.3. In dit artikel spitst het WTCB zich toe op de beschrijving van de verschillende drukzones die op complexere daken in aanmerking genomen moeten worden.
Hoek- en randzones in de Eurocode
Teneinde rekening te houden met de aanwezigheid van zones met grote plaatselijke onderdrukken op platte daken, verdeelt de Eurocode 1 (NBN EN 1991-1-4) het dakoppervlak op in vier verschillende zones:
- de hoekzones (F)
- de randzones (G)
- twee zones in het midden van het dak (H en I).

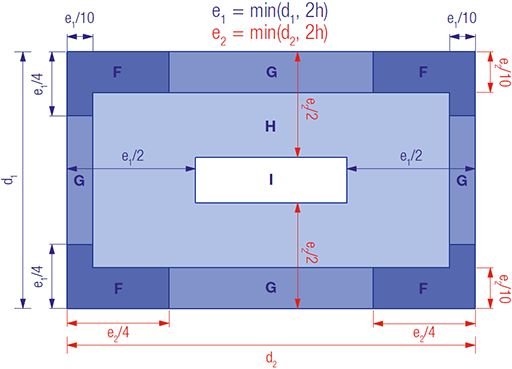

Deze laatste twee zones worden in de TV 239 respectievelijk ‘middenzone 1’ en ‘middenzone 2’ genoemd. De afmetingen van deze zones zijn afhankelijk van de afmetingen van het gebouw en van de windrichting. Door de situatie achtereenvolgens voor elke mogelijke windrichting te beschouwen, is het mogelijk om een kaart met drukzones (zie afbeelding 1) op te stellen die onafhankelijk is van de windrichting in kwestie.
De afmetingen van de aldus bekomen zones worden bepaald door twee parameters: e1 en e2, die respectievelijk de kleinste waarde tussen de afmetingen d1 of d2 van het gebouw en het dubbel van de hoogte van het dak (h) voorstellen. Wanneer de twee afmetingen van het gebouw (d1 en d2) kleiner zijn dan of gelijk zijn aan het dubbel van de hoogte van het dak (h), is er geen zone I (zone waarin de windbelasting aanzienlijk beperkt is). In voorkomend geval omvat de zone H de volledige middenzone van het dak.
De windbelastingen die in elke zone in aanmerking genomen moeten worden, komen zowel in de lange versie van dit artikel, als in bijlage 5 van de TV 239 aan bod.
Gebouwen met verschillende niveaus

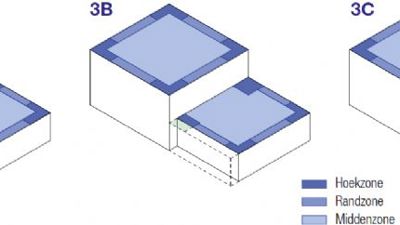

Wanneer een dak meerdere niveaus telt en het hoogteverschil tussen deze niveaus (h*) groter is dan de breedte van de randzones van het omhullende gebouw (*), moet elk niveau afzonderlijk berekend worden in functie van zijn eigen afmetingen en zijn hoogte ten opzichte van de grond. De nationale Belgische bijlage van de Eurocode 1 voorziet bovendien nog een aantal bijkomende zones ter hoogte van de elementen die uitsteken ten opzichte van het dak.

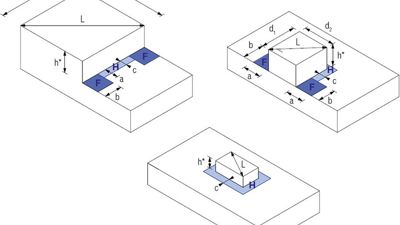

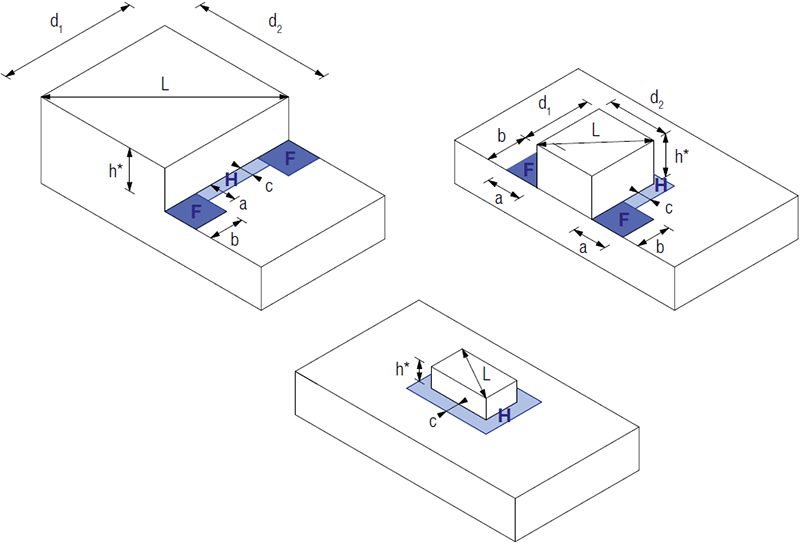

Zoals weergegeven in afbeelding 2, gaat het enerzijds om de aan de rand van het dak gelegen hoekzones (F) ter hoogte van de muren die de verschillende niveaus van elkaar scheiden, en anderzijds om een zone H rondom alle elementen die uitsteken ten opzichte van het dakniveau. Deze laatste zone moet uiteraard enkel in beschouwing genomen worden wanneer de uitstekende elementen zich in de zone I van het dak bevinden. In voorkomend geval is het echter wel essentieel dat deze in aanmerking genomen wordt, vermits de onderdrukken in zone H tot zes keer groter kunnen zijn dan in zone I.
