Brandwerende maatoplossingen voor hybride structuur van M10

De grootste uitdaging zat in de kritische aansluitingen tussen hout en staal. Omdat stalen liggers warmte snel geleiden, moesten die verbindingen zorgvuldig beschermd worden om de vereiste brandweerstand van het gebouw te garanderen.

Brandwerende bescherming van kritische aansluitingen

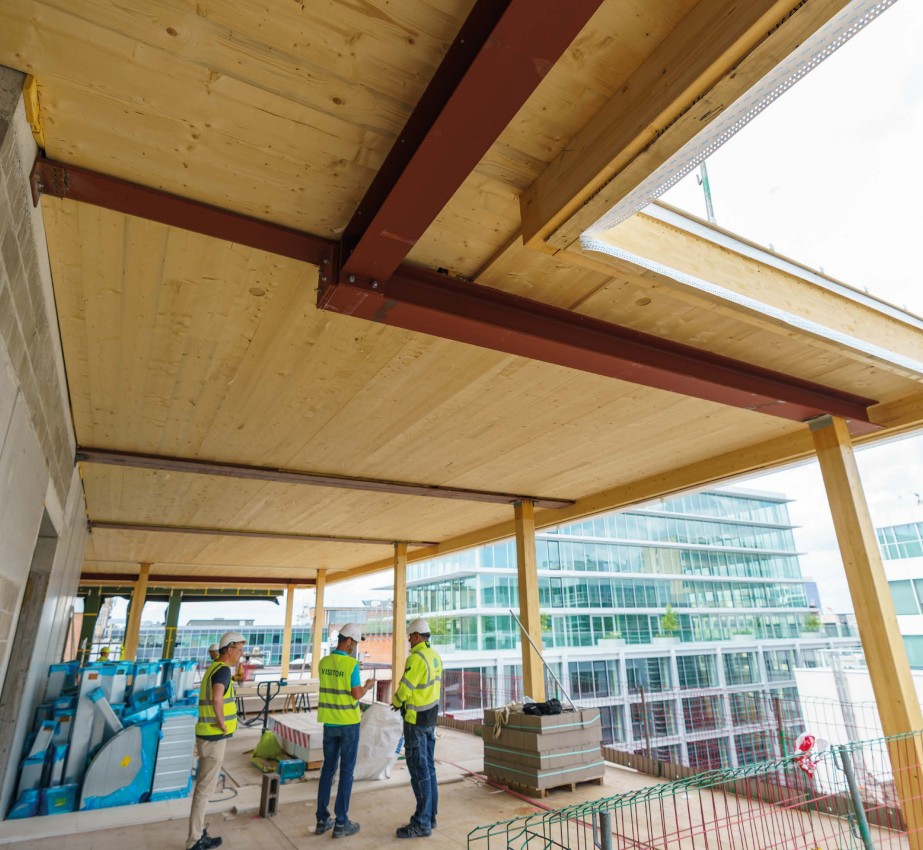

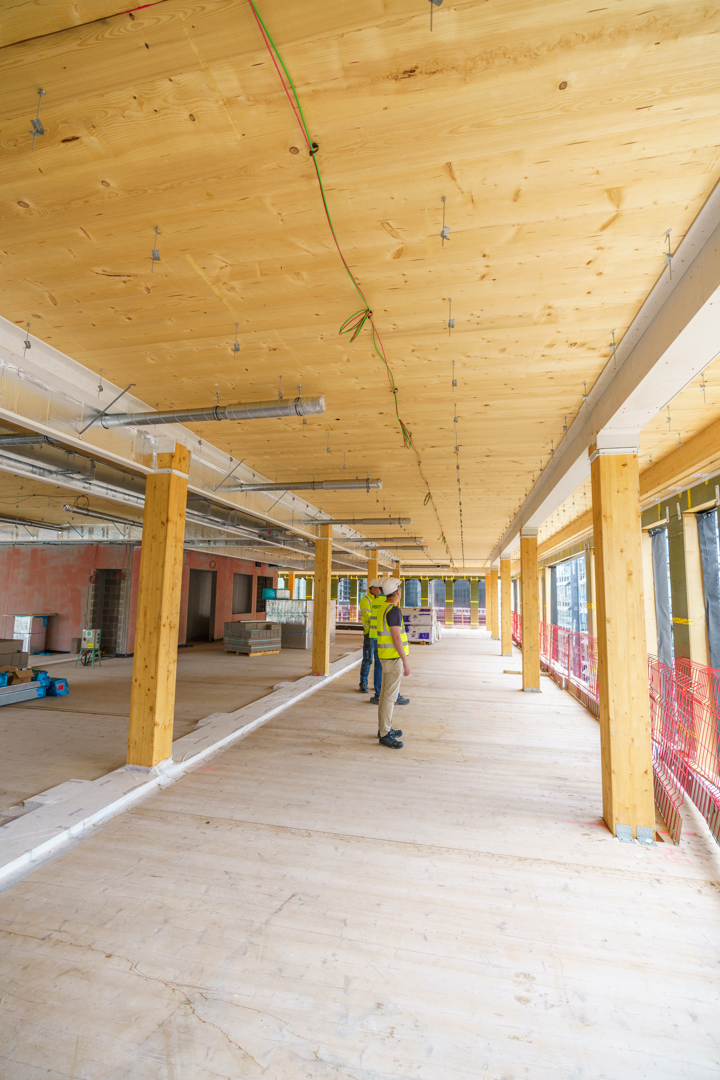

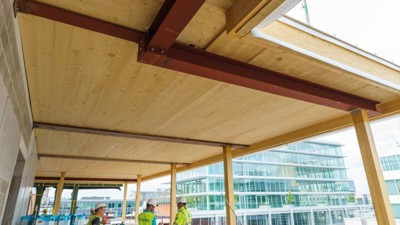

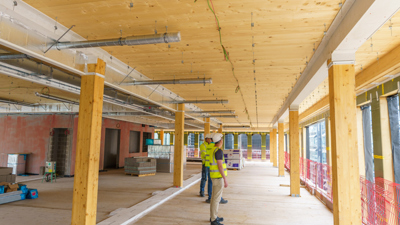

De kern van M10 bestaat uit beton, aangevuld met Cross Laminated Timber (CLT) en stalen liggers. Die hybride opbouw bood voordelen op het vlak van flexibiliteit, duurzaamheid en architecturale uitstraling, maar stelde het projectteam tegelijk voor enkele complexe technische uitdagingen.

Vooral de stalen liggers tussen de verdiepingen vormden een aandachtspunt. Bij brand kunnen deze elementen warmte snel doorgeven aan aangrenzende constructiedelen, waardoor de verbindingen tussen de CLT-elementen extra kwetsbaar worden. Een standaardoplossing volstond daarom niet.

Op basis van de uitvoeringsplannen van hoofdaannemer Louis De Waele onderzocht Promat verschillende mogelijkheden voor de brandwerende bescherming van zowel de stalen liggers als de verbindingen tussen de CLT-onderdelen. Daarbij lag de focus niet alleen op de technische prestaties van het systeem, maar ook op een haalbare uitvoering op de werf.

PROMATECT^®-H als brandwerende oplossing

Voor het project werd gekozen voor PROMATECT^®-H, een onbrandbare, stoomverharde calciumsilicaatplaat die geschikt is voor de brandwerende bescherming van stalen en betonnen draagconstructies. Het systeem biedt een brandweerstand tot R240 en (R)EI120 en combineert mechanische sterkte met een hoge vochtbestendigheid.

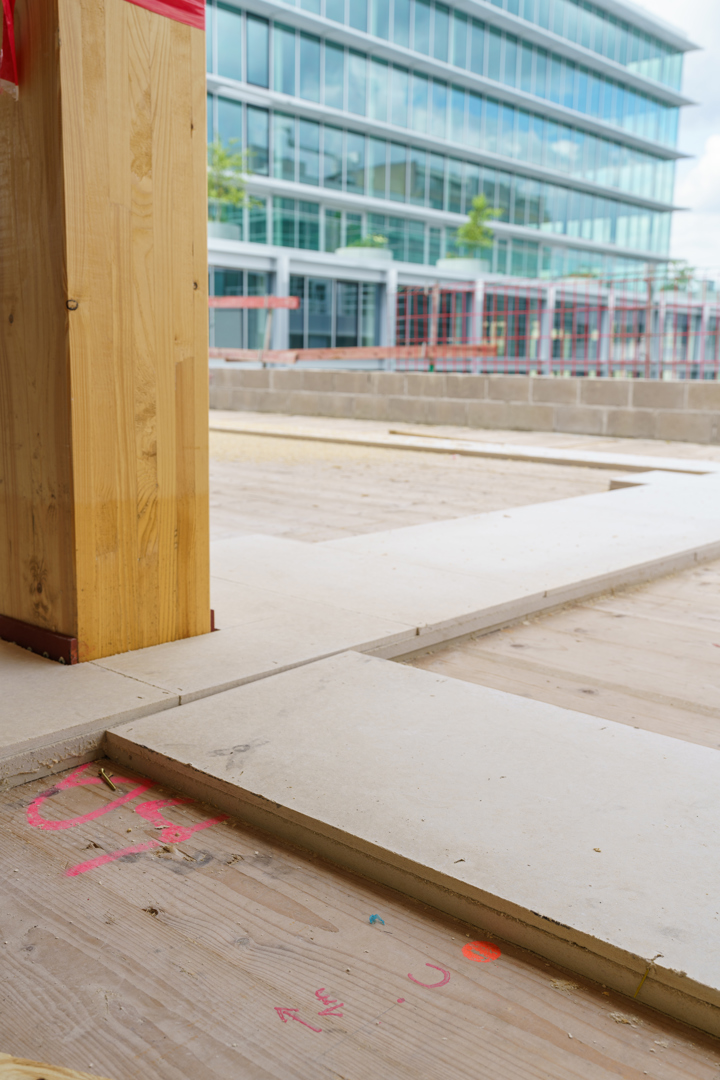

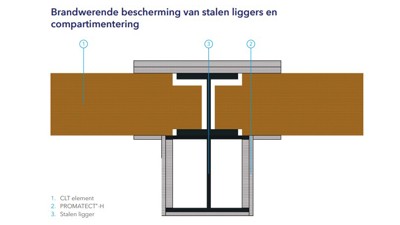

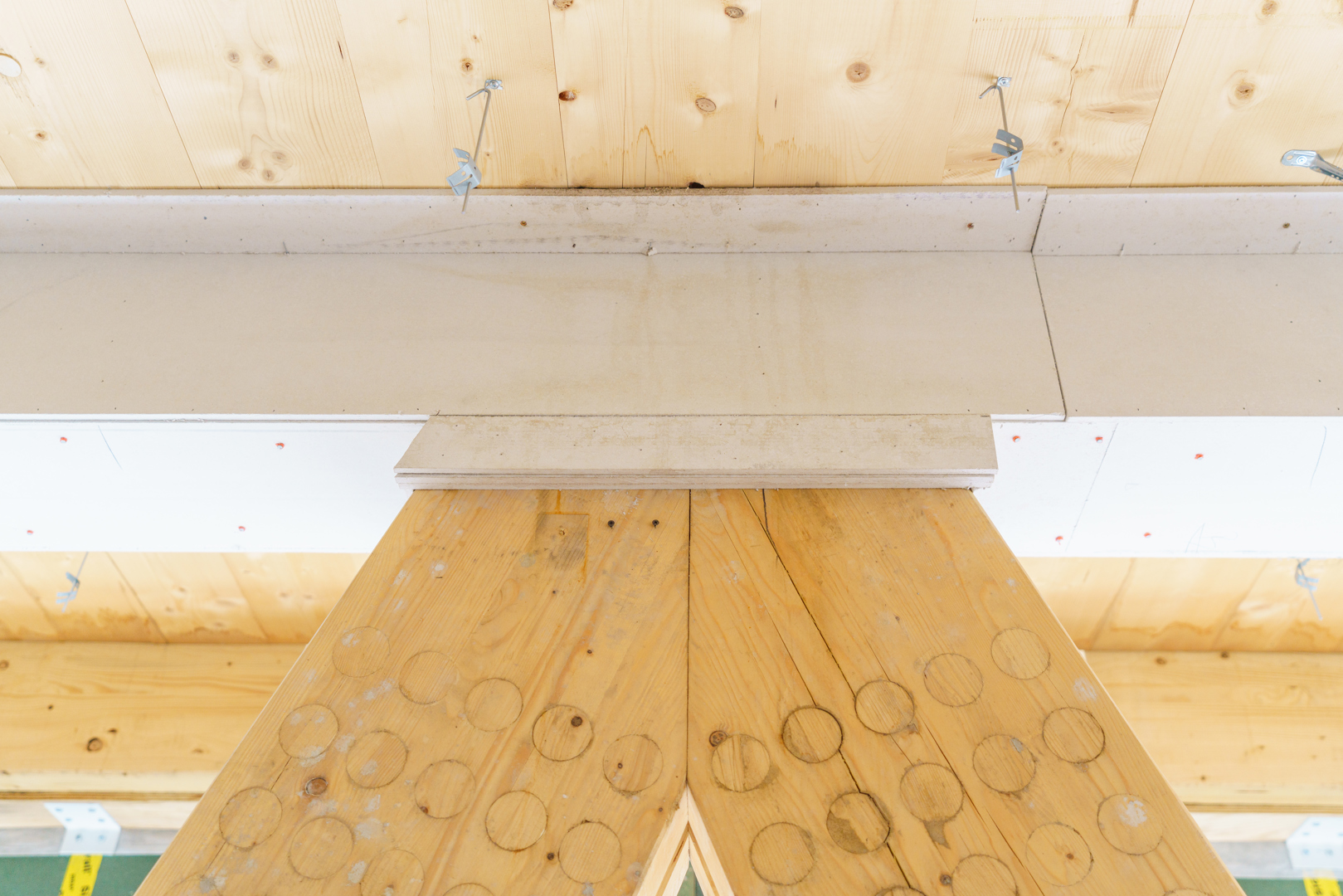

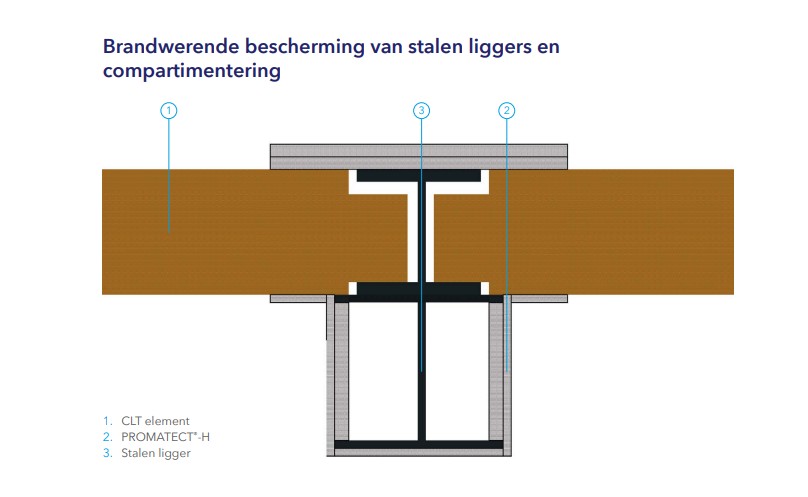

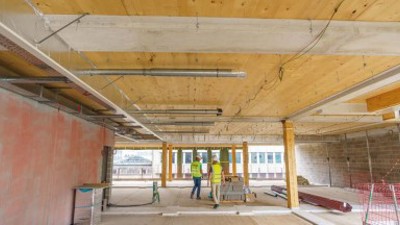

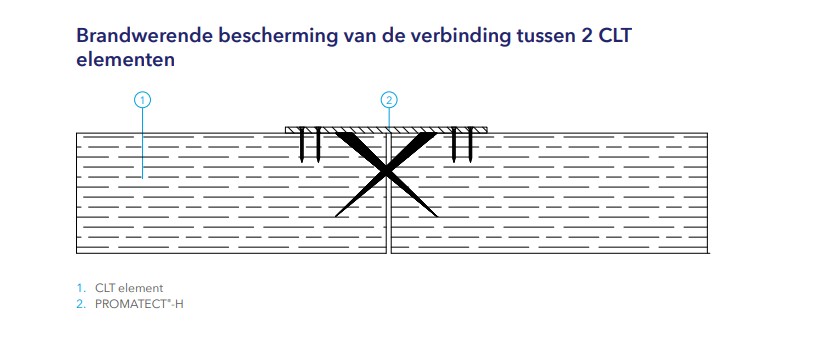

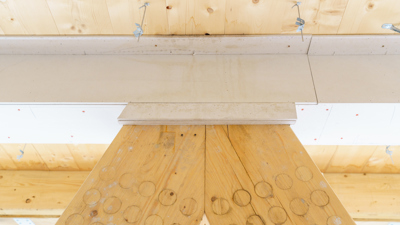

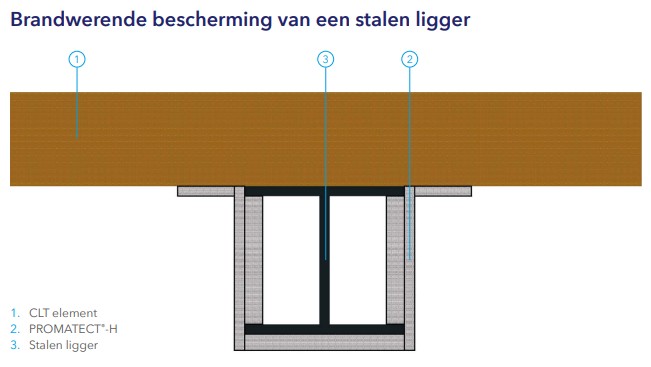

Binnen M10 werd PROMATECT^®-H toegepast voor de bescherming van de stalen liggers en de brandwerende bescherming van de verbinding tussen 2 CLT-elementen. Net die verbindingen vormden een belangrijk onderdeel van het brandveiligheidsconcept van het gebouw.

Bestand tegen zware werfomstandigheden

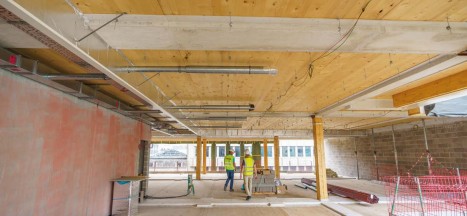

Ook tijdens de uitvoering kreeg het materiaal stevige omstandigheden te verwerken. Tijdens een zwaar onweer stroomde water binnen via de open gevels, omdat het gebouw toen nog niet wind- en waterdicht was.

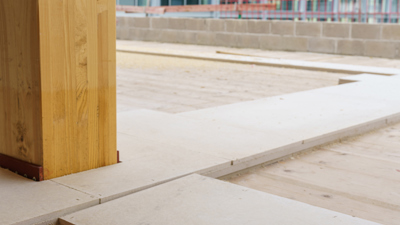

De PROMATECT^®-H platen bleven daarbij intact en konden na een droge periode verder gebruikt worden. De situatie toonde de vochtbestendigheid van het materiaal onder werfomstandigheden aan. Wel blijft voorzichtigheid nodig bij langdurige blootstelling aan vriestemperaturen, aangezien die vervorming of schade kunnen veroorzaken.

Technische samenwerking als meerwaarde

Voor het projectteam lag een belangrijke meerwaarde in de samenwerking tussen architect, aannemer en producent tijdens het ontwerp- en uitvoeringsproces. De technische uitwerking van de brandwerende aansluitingen vereiste immers maatwerk, afgestemd op de specifieke combinatie van beton, hout en staal binnen het project.
